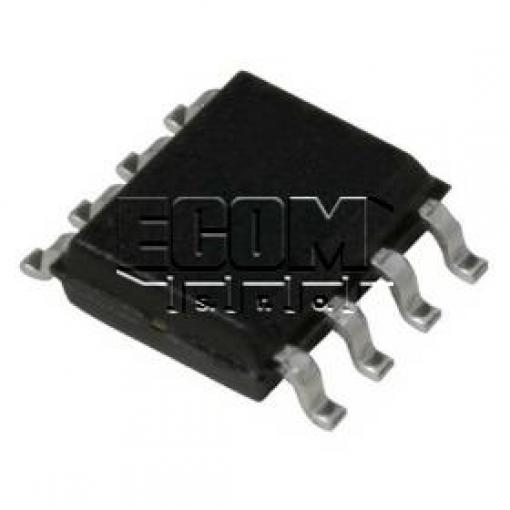

Integrovaný DC/DC měnič s funkcí nábojové pumpy (charge pump) pro generování záporného napětí nebo zdvojnásobení vstupního napětí. Určen pro aplikace vyžadující kompaktní řešení bez cívky.
Vlastnosti
- Topologie: nábojová pumpa (spínaný kondenzátor)
- Výstupní proud: 100 mA
- Pouzdro: SO8 (3,9 mm)
- Rozsah vstupního napětí: 1,5 až 5,5 V
- Teplotní rozsah: 0 až 70 °C
- Certifikace: RoHS (olověné pouzdro)
Využití
Měnič MAX660CSA+ se používá v aplikacích, kde je potřeba generovat záporné napětí (například pro bipolární operační zesilovače) nebo zdvojnásobit nízké vstupní napětí. Typické použití: analogové obvody, audio zesilovače, senzorové obvody, přenosná zařízení napájená z baterií nebo USB.
Technické parametry
- Model
- MAX660CSA+
- Vstupní napětí
- 1,5 až 5,5 V DC
- Výstupní proud
- 100 mA
- Výstupní napětí
- -Uin nebo +2×Uin (dle konfigurace)
- Pouzdro
- SO8
- Teplotní rozsah
- 0 až 70 °C
- Certifikace
- RoHS
