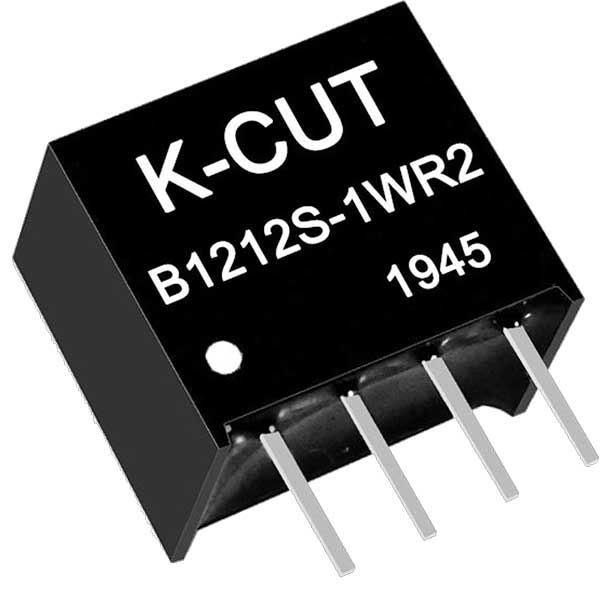

DC-DC měnič K-CUT B1212S-1W, 12V/12V, 1W, izolovaný

Izolovaný DC-DC měnič (invertor) s galvanickým oddělením určený pro aplikace vyžadující bezpečné oddělení vstupního a výstupního obvodu. Kompaktní provedení vhodné pro montáž do plošného spoje.

Vlastnosti

• Vstupní napětí: 12 V DC ±10 %
• Výstupní napětí: 12 V DC ±10 %
• Výkon: 1 W (výstupní proud cca 9–83 mA při 12 V)
• Galvanické oddělení: 1 000 V DC
• Izolační odpor: 1 000 MΩ
• Pracovní frekvence: 100 kHz
• Provozní teplota: -45 °C až +85 °C
• Pouzdro: DIP-8 (standardní provedení pro plošný spoj)

Využití

Měnič se používá v průmyslových řídicích systémech, medicínských přístrojích, průmyslové automatizaci a telekomunikačních zařízeních, kde je nutné galvanické oddělení mezi vstupním a výstupním obvodem. Typické aplikace zahrnují izolaci signálů v datových linkách, ochranu citlivých obvodů před rušením a bezpečnostní oddělení v energetických systémech.

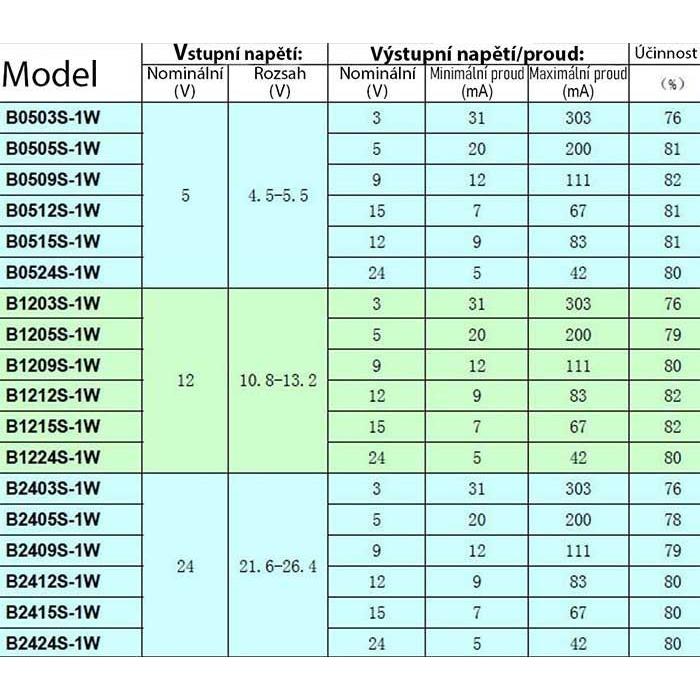

Technické parametry

Model

B1212S-1W

Vstupní napětí

12 V DC ±10 %

Výstupní napětí

12 V DC ±10 %

Výkon

1 W

Výstupní proud

9–83 mA

Izolační napětí

1 000 V DC

Izolační odpor

1 000 MΩ

Pracovní frekvence

100 kHz

Teplotní rozsah

-45 °C až +85 °C
