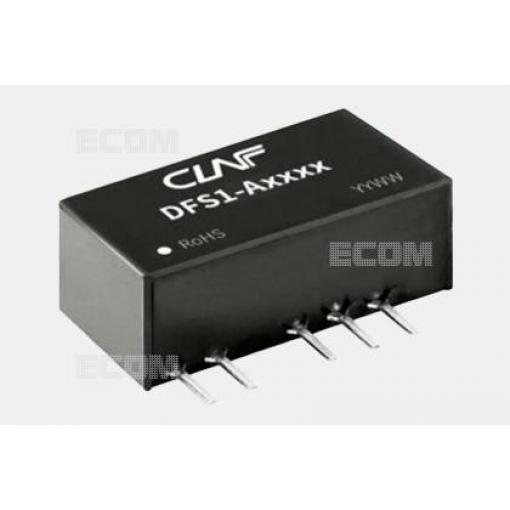

Izolovaný DC/DC měnič CLF řady DFS1 pro převod napětí 12 V na symetrické výstupní napětí ±15 V. Určen pro napájení analogových obvodů, operačních zesilovačů a dalších součástek vyžadujících duální napájecí napětí.
Vlastnosti
- Vstupní napětí: 12 V DC
- Výstupní napětí: ±15 V DC
- Výstupní proud: 34 mA (na každém výstupu)
- Galvanická izolace: 1,5 kV
- Pouzdro: SIP7 (5 vývodů)
- Teplotní rozsah: -40 °C až +105 °C
- Certifikace: RoHS (bezolovnatý)
Využití
Měnič se používá v průmyslové elektronice, měřicí technice, audio zesilovačích a řídicích systémech, kde je potřeba symetrické napájení z jednoho zdroje 12 V. Galvanická izolace chrání citlivé obvody před rušením a zemními smyčkami.
Technické parametry
- Model
- DFS1-A1215
- Vstupní napětí
- 12 V DC
- Výstupní napětí
- +15 V / -15 V
- Výstupní proud
- 34 mA
- Izolace
- 1,5 kV
- Pouzdro
- SIP7
- Teplotní rozsah
- -40 °C až +105 °C
- RoHS
- ano
