Zařízení je určeno pro systém Domoticz. Více informací o produktu a návod:
https://www.creasol.it/CreasolDomBus1

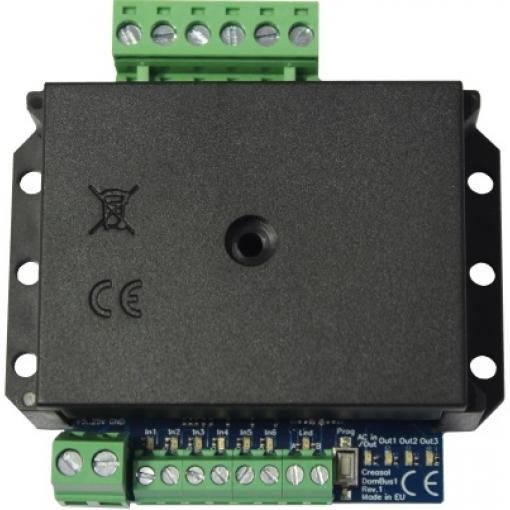

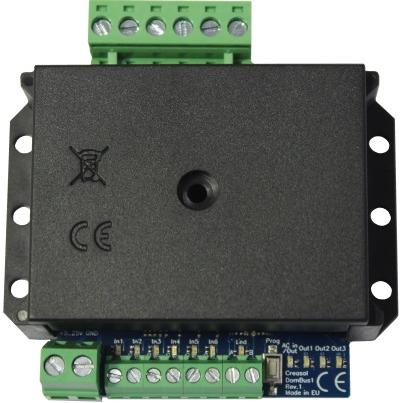

DomBus1 je navržen tak, aby snadno rozšířil počet V / V systémů domácí automatizace pomocí softwaru Domoticz (na Raspberry nebo jiném hardwaru) a minimalizoval tak spotřebu energie.
DomBus1 má svoji komunitu na Telegramu, kde funguje výborný support přímo od výrobce, ale také mezi členy.
Opravdu systém plug & play: rozbalte plugin na Domoticz, přidejte hardware Creasol DomBus, připojte DomBus k Domoticz přes sběrnici RS485 a všechny I / O karty budou okamžitě k dispozici v panelu Přepínače!
DomBus1 může být napájen od 5 do 25Vdc a spotřeba energie je opravdu nízká: při 12 V, například, 3 mA v pohotovostním režimu, 10 mA s 1 relé zapnuto, 17 mA s 2 relé zapnuto, 24 mA s 3 relé zapnuto.
Jeden nebo více desek DomBus lze připojit přes sběrnici RS485, takže pomocí 4-vodičového kabelu je možné implementovat síť I / O a senzorů, kde 2 dráty jsou pro data a 2 pro napájení (od 5 do 24Vdc).
LED diody připojené ke všem vstupům, výstupům a sběrnici, umožňují kontrolovat stav desky a objevily jakýkoli problém na vodičových připojeních: LED diody jsou aktivovány stisknutím tlačítka Prog a zůstávají aktivní po dobu 60 sekund, pak budou vypnuté, dokud nebude stisknuto tlačítko Prog. znovu.
Červená LED mezi svorkami A a B signalizuje přenos sériové sběrnice.
Reléové výstupy Out1, Out2 a Out3 jsou konfigurovány pro režim s nízkým výkonem a spotřebovávají méně než 30% energie, kterou obvykle potřebují relé, takže je lze použít pro výstupy, které zůstávají dlouho zapnuté (poplachové / bezpečnostní signály, noční světla,. ..).
Spínané napájecí zdroje, LED diody a funkce nízkoenergetických reléových výstupů vedou k plné kontrole vstupů / výstupů s optimalizovanou spotřebou energie.
Jakékoli úpravy, které potřebujete, nás prosím kontaktujte: normálně provádíme úpravy i pro malá množství.
Funkce
Spínaný napájecí zdroj, převod vstupního napětí 5-25 V DC na 5 V a snížení rozptylu / spotřeby energie
Poloviční duplex RS485, 115200 bps (2 dráty sběrnice) s 32bitovým mikrokontrolérem
3 reléové výstupy (schopnost přepínání 250 V 5A s neindukční zátěží. V případě indukční zátěže je spínací proud nižší)
Relé lze konfigurovat v režimu nízké spotřeby: spotřeba reléového proudu je snížena na 7 mA při 12 V místo 25 mA při 12 V (typická cívka relé v normálním režimu)
1 volitelný vstup 230Vac (s optočlenem), vhodný pro snímání střídavého napětí: svorkovnice není k dispozici, takže k elektronické desce musí být připájeny 2 vodiče.
6 vstupů, plně konfigurovatelných, s interním výsuvem do 5V.
aktuální spotřeba v pohotovostním režimu: obvykle 6 mA při 5 V DC, 3 mA při 12 V DC, 2 mA při 24 V DC
Domoticz automaticky rozpoznává nové DomBus připojené ke sběrnici RS485 a přidává odpovídající I / O automaticky na panel přepínačů Domoticz
Snadný způsob konfigurace I / O pomocí popisu přepínače (například je možné nakonfigurovat výstup jako normální nebo nízkoenergetické relé, normálně rozpojené nebo uzavřené, zapsání konfigurace do popisu zařízení Domoticz)
