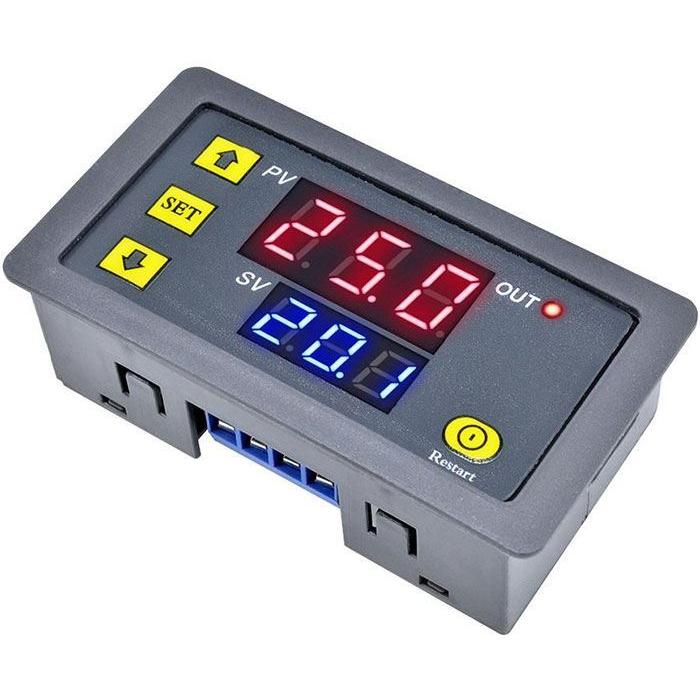

Časový spínač T3230, 230 V AC, 10 A, DIN lišta

Modul časového spínače určený pro řízení spínání a vypínání elektrických obvodů s možností nastavení dvou nezávislých časů. Zařízení obsahuje časovač (nikoli hodiny), který umožňuje nastavit zpožděné sepnutí, zpožděné rozepnutí, cyklické spínání nebo jednorázový cyklus.

Vlastnosti

• Napájecí napětí: 230 V AC
• Spínané napětí: 30 V DC / 250 V AC
• Spínací proud: 10 A (kontakt NO), 7 A (kontakt NC)
• Dva nezávislé časy (T1, T2) nastavitelné v sekundách, minutách nebo hodinách
• Rozsahy nastavení: 0–999 s, 0–999 min, 0–999 h
• Provozní teplota: -40 °C až +80 °C
• Rozměry: 79 × 43 × 27 mm
• Montážní otvor: 75 × 40 mm
• Hmotnost: 36 g

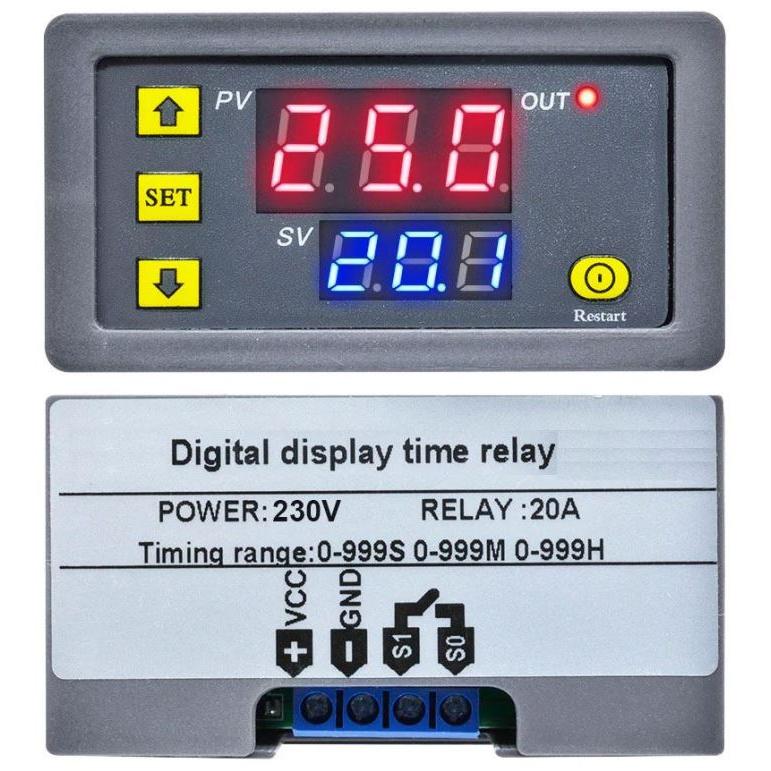

• Displej s LED indikací (červená pro T1, zelená pro T2)

Režimy činnosti

• P1-0: Po uplynutí T1 sepnutí
• P1-1: Po uplynutí T1 rozepnutí
• P1-2: Po uplynutí T1 sepnutí, po uplynutí T2 rozepnutí (jednorázový cyklus)
• P1-3: Po uplynutí T1 rozepnutí, po uplynutí T2 sepnutí (jednorázový cyklus)
• P1-4: Po uplynutí T1 sepnutí, po uplynutí T2 rozepnutí (cyklování)
• P1-5: Po uplynutí T1 rozepnutí, po uplynutí T2 sepnutí (cyklování)

Ovládání

• Tlačítko RESTART: krátký stisk zapne časovač, dlouhý stisk vypne
• Tlačítko SET: krátký stisk pro nastavení času, dlouhý stisk pro nastavení funkcí
• Šipky nahoru/dolů: nastavení hodnot
• Automatické uložení po 6 sekundách nečinnosti

Využití

Spínač je vhodný pro automatizaci průmyslových procesů, řízení osvětlení, topení, čerpacích stanic, signalizačních zařízení a dalších aplikací vyžadujících přesné časové řízení spínacích obvodů. Montáž na DIN lištu v rozvaděčích a ovládacích skříních.
