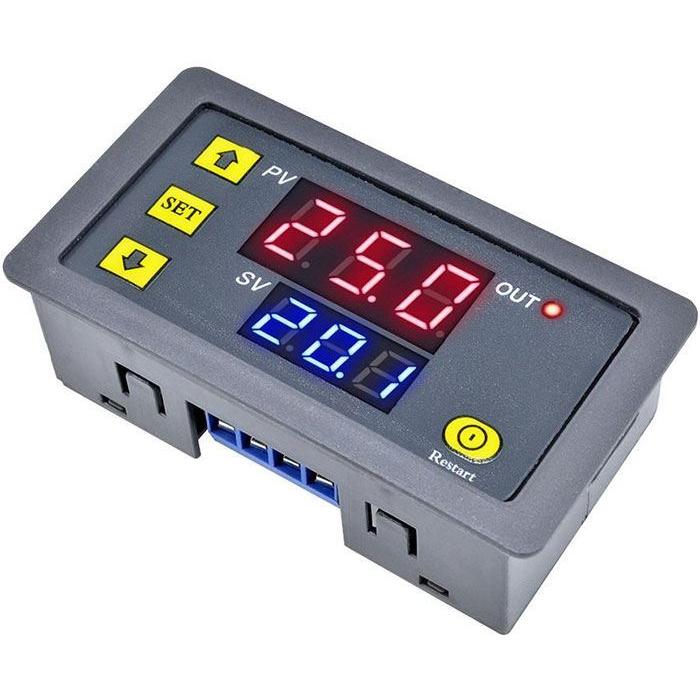

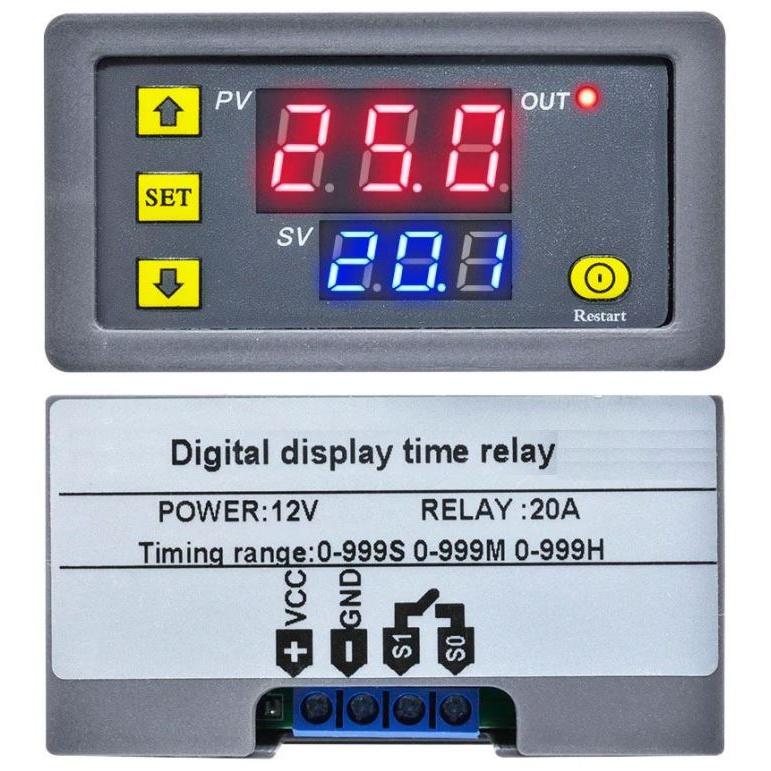

Časový spínač T3230, 12 V DC, 10 A, digitální

Digitální modul časového spínače s programovatelným zpožděním sepnutí nebo rozepnutí. Zařízení obsahuje časovač (nikoli hodinový modul), umožňující nastavení dvou nezávislých časů a různých režimů spínání.

Vlastnosti

• Napájecí napětí: 12 V DC
• Spínané napětí: 30 V DC / 250 V AC
• Spínací proud: 10 A (kontakt NO), 7 A (kontakt NC)
• Typ kontaktu: NO (normálně otevřený)
• Rozsahy nastavení: 0–999 sekund, 0–999 minut, 0–999 hodin
• Provozní teplota: -40 °C až +80 °C
• Rozměry: 79 × 43 × 27 mm
• Montážní otvor: 75 × 40 mm
• Hmotnost: 36 g
• Displej: LED (světelná dioda) indikace

Režimy činnosti

• P1-0: Po uplynutí T1 sepnutí
• P1-1: Po uplynutí T1 rozepnutí
• P1-2: Po uplynutí T1 sepnutí, po uplynutí T2 rozepnutí (jednorázový cyklus)
• P1-3: Po uplynutí T1 rozepnutí, po uplynutí T2 sepnutí (jednorázový cyklus)
• P1-4: Po uplynutí T1 sepnutí, po uplynutí T2 rozepnutí (cyklické opakování)
• P1-5: Po uplynutí T1 rozepnutí, po uplynutí T2 sepnutí (cyklické opakování)

Modul podporuje šest programovatelných režimů:

Ovládání

Tlačítko RESTART: krátký stisk zapne časovač, dlouhý stisk vypne.
Tlačítko SET: krátký stisk umožňuje nastavení časů, dlouhý stisk přístup k nastavení režimů a jednotek (sekundy, minuty, hodiny).

Využití

Vhodný pro automatizaci spínání spotřebičů v průmyslových aplikacích, domácí automatizaci, řízení osvětlení, čerpacích stanic, topení a dalších zařízení vyžadujících časově řízené sepnutí nebo rozepnutí. Používá se také v laboratorních a testovacích zařízeních.
