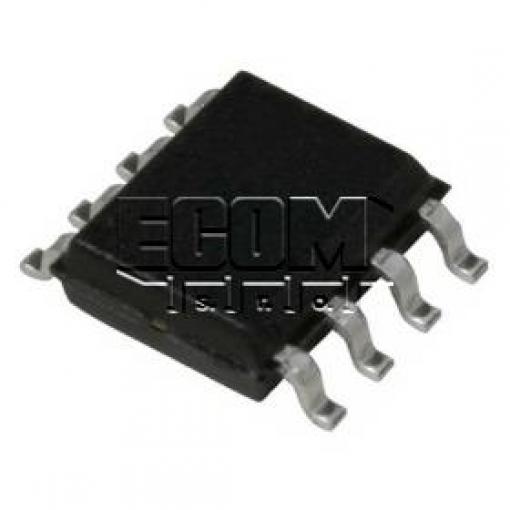

Integrovaný budič MOSFET TC4427VOA určený pro řízení výkonových tranzistorů a IGBT prvků. Obsahuje dva nezávislé kanály s neinvertujícím výstupem, vhodný pro spínané zdroje, měniče a výkonové aplikace.
Vlastnosti
- Dva nezávislé kanály (neinvertující výstupy)
- Napájecí napětí: 18 V
- Výstupní proud: 1,5 A
- Výstupní impedance: 10 Ω
- Pouzdro: SO8 (3,9 mm)
- Teplotní rozsah: -40 °C až +125 °C
- Certifikace: RoHS (LF)
Využití
Budič se používá v aplikacích vyžadujících řízení výkonových spínačů — spínané zdroje, DC-DC měniče, invertory, PWM řadiče motorů. Dva kanály umožňují řízení dvou nezávislých MOSFET prvků nebo komplementárního páru tranzistorů.
Technické parametry
- Model
- TC4427VOA
- Napájecí napětí
- 18 V
- Výstupní proud
- 1,5 A
- Výstupní impedance
- 10 Ω
- Počet kanálů
- 2 (neinvertující)
- Pouzdro
- SO8
- Teplotní rozsah
- -40 °C až +125 °C
- RoHS
- Ano (LF)
