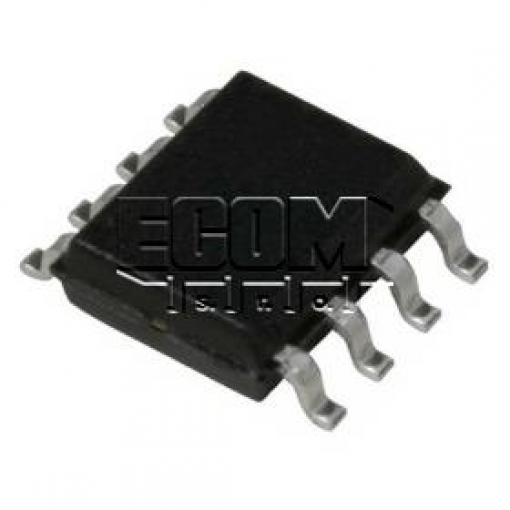

Neinvertující budič MOSFET/IGBT MIC4422ZM určený pro spínání výkonových tranzistorů v aplikacích se spínanými zdroji, měničích a motorových řídících obvodech.
Vlastnosti
- Neinvertující topologie (logika: vysoká úroveň na vstupu → vysoká úroveň na výstupu)
- Výstupní proud: 9 A (zdroj i jímač)
- Napájecí napětí: 4,5 až 18 V
- Pouzdro: SO-8 (3,9 mm)
- Provozní teplota: 0 až +70 °C
- RoHS: LF (bez olova)
Využití
Budič se používá v DC-DC měničích, spínaných zdrojích, PWM řídících obvodech a aplikacích s MOSFET či IGBT tranzistory. Neinvertující konfiguraci lze využít v jednoduchých řídicích schématech bez nutnosti inverze signálu. Vysoký výstupní proud (9 A) umožňuje rychlé nabíjení a vybíjení hradla výkonového tranzistoru, čímž se minimalizují přechodové ztráty.
