Doprava po ČR zdarma. BigMetroKit 1K - sada podzemních pohonů pro jednokřídlou bránu. Jedná se o kvalitní pohon výrobce pohonů s dlouhodobou zkušeností ve výrobě pohonů pro brány a vrata. Tělo pohonu je vyrobeno z kvalitních materiálů, které zajistí maximální životnost pohonu ve všech klimatických podmínkách.
Sada podzemního pohonu BigMetroKit 1K pro křídlové brány. Sada obsahuje řídící jednotku se zásuvným přijímačem pro snadnější zapojení a nastavení pohonu.
Pohon lze ovládat (zavírat i otevírat) libovolným tlačítkem, případně jakýmkoliv bezpotenciálovým kontaktem např. relé.
Řídící jednotka pohonu BigMetro má výstup pro elektronický zámek

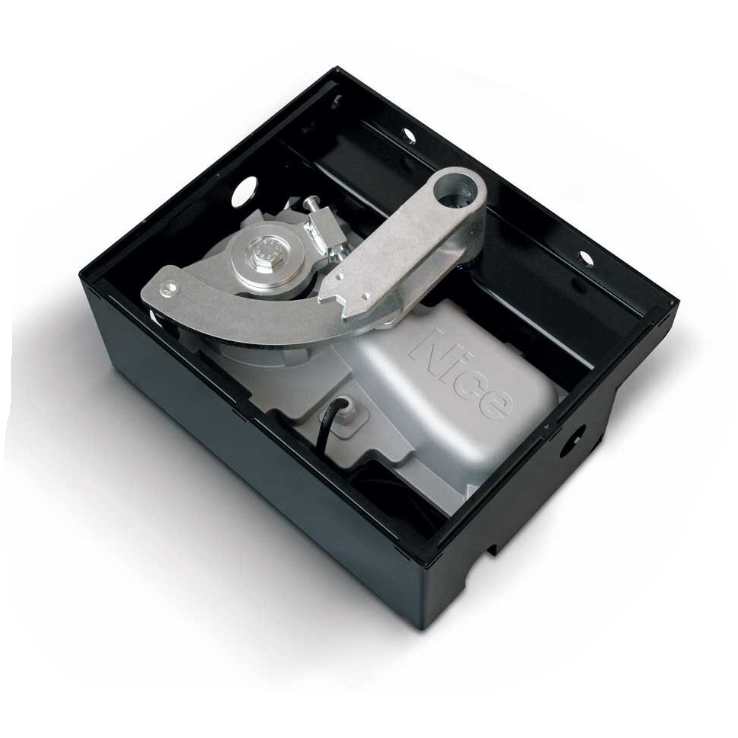

BigMetro je podzemní elektromechanický pohon s blokováním. Vodotěsné provedení v hliníkovém pouzdře zaručuje dlouhodobou spolehlivost a funkčnost. Nerušivý vzhled pohonu pod terénem dovoluje jeho použití i v architektonicky citlivých lokalitách. Bezpečnost proti odcizení pohonu je zajištěna montáží pod úrovni terénu a konstrukcí brány. Galvanicky zinkovaná ocelová krabice z plechu zaručuje dlouhou životnost. Řídící jednotka je řízena mikroprocesorem, umožňuje připojení elektrického zámku, jednotka poskytuje mnoho variant naprogramování provozu pohonu a další pohodlné funkce, jednotka je dodávána v boxu s krytím IP55. Napájecí napětí pohonu 230V AC. Sadu je možno libovolně kombinovat s jinými komponenty nebo některé komponenty vyměnit za jiné.
Pohony BigMetro jsou určeny pro intenzivní provoz a pro zatížení až 80%. Napájecí napětí motoru 24V DC, napájecí napětí řídící jednotky 230V AC. Pohon BM5024 je velmi přesný díky zabudovanému encodéru otáček, který vyhodnocuje řídící jednotka, která díky tomu může přesně vypočítat, v jaké pozici se pohon nachází a kdy má zpomalit.
Přesné koncové polohy je docíleno zpomalením. Řídící jednotka je navíc vybavena funkcí stopampér (reverzuje při větším zatížení motoru – hodnotu zatížení lze nastavit).
Doba otevření pohonu tedy nezávisí na pracovní době, ale na systému, který kontroluje polohu pomocí magnetického senzoru, který je zabudován v pohonu.
Rychlost je během pohybu neustále kontrolována a jakákoliv překážka je okamžitě vyhodnocena a pohyb se tak obratí (protinárazovost).
Programování je velice jednoduché a je celé plně automatické.
Pohyb brány je kontrolován systémem v pohonu, který pracuje na principu magnetického senzoru instalovaného na hřídeli motoru. Tento systém je odolný proti problémům spojeným s nečistotou, vlhkostí atd., což znamená, že je vhodný pro použití v nepříznivých klimatických podmínkách.
Enkodér neustále při pohybu kontroluje pozici a rychlost brány. Pokud zjistí nějakou překážku, bránu zastaví.
Pokud je nastaven na některý z automatických funkčních módu, bude zahájen pohyb v opačném směru.
Pokud se spojka spustí třikrát za sebou, aniž by byl pohyb správně dokončen, dojde k zastavení bez obracení.
Možnost částečného otevření (otevření pro chodce): ano
Možnost zapojení eletrického zámku: ano
Možnost automatického zavírání: ano
Možnosti nastavení síly motoru: plynule od 10-100%
Krytí řídící jednotky: IP 55
Funkce fototest - testování fotobuněk před každým započetím manévru
Kontrolní LED diody indikují stavy všech vstupů
Vstupy pro fotobuňky 1 a fotobuňky 2, úplné otevření, částečné otevření pro chodce, tlakovou lištu, koncové spínače otevření a zavření pro motor 1 a 2 a tlačítko STOP.
Výstupy: motor 1 a 2, elektrický zámek, lampa, osvětlení, napájecí napětí 24 VAC a anténa

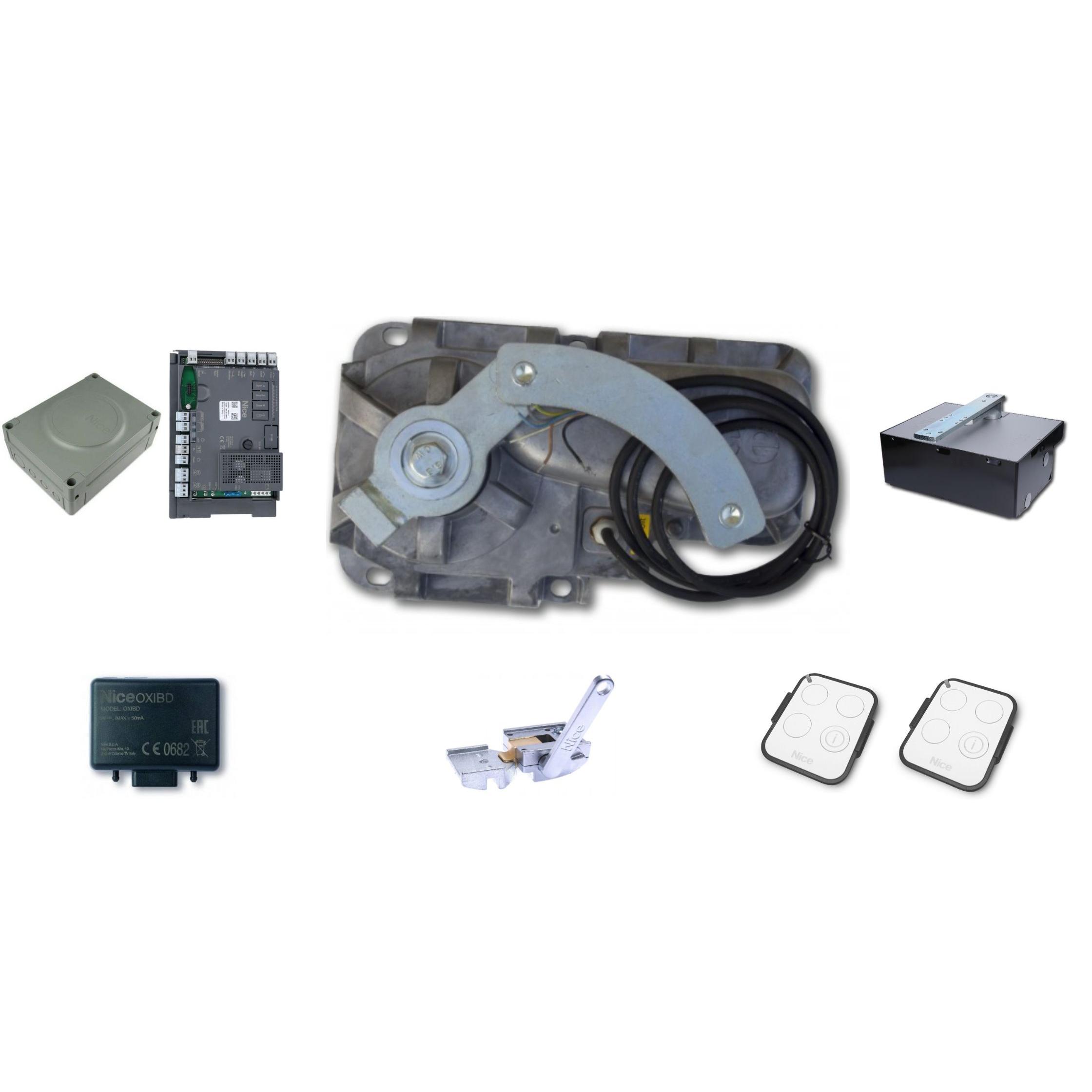

Sada BigMetroKit obsahuje:
1 ks - podzemní pohon BM5024
1 ks - BMBOX podzemní schránka pro montáž pohonu
1 ks - MEA3 odblokovací systém
1 ks - MC824H - řídící jednotka
1 ks - OXIBD zásuvný přijímač
2 ks - ON3EBD - čtyřtlačítkový dálkový ovladač
1 ks - český návod k instalaci, zapojení a použití pohonu v tištěné formě
Technické parametry pohonu BigMetro:
Napájení 24 VDC
Proud [A] 7
Příkon [W] 170
Maximální šířka jednoho křídla: 5 m
Stupeň krytí [IP] 67
Síla [Nm] 400
Rychlost [Rmp] 0,8
Pracovní teplota [°C] -20 až +50
Tepelná ochrana [°C] 140
Hmotnost [kg] 12
Volitelné příslušenství:
Koncový doraz "želva" k přišroubování pro křídla brány
Koncový doraz "želva" k zabetonování pro křídla brány
888 - regulovatelný závěsný čep pro křídlo brány, nosnost 750 kg
Dokumenty:
Katalogový list pohonu Big Metro ke stažení ve formátu pdf
Instalační návod pohonu Big Metro ke stažení ve formátu pdf
