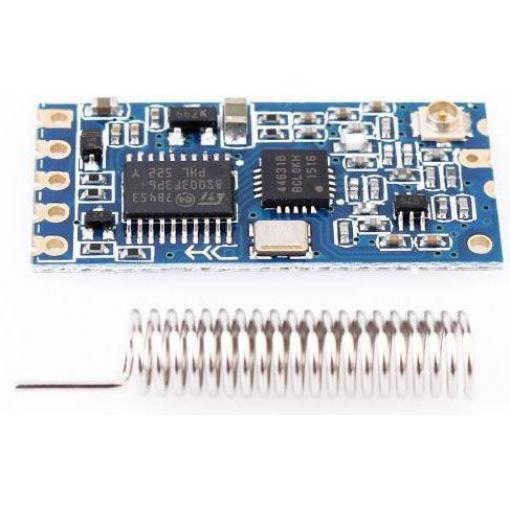

Bezdrátový modul HC-12 SI4463, 433 MHz, UART

Bezdrátový modul pro přenos dat v pásmu 433 MHz s čipem SI4463. Modul komunikuje přes sériové rozhraní UART (RX/TX) a umožňuje vytvoření bezdrátového mostu mezi dvěma zařízeními nebo aplikacemi.

Vlastnosti

• Čip: SI4463
• Frekvenční pásmo: 433,4–473,0 MHz
• Výchozí frekvence: 433,4 MHz (kanál CH001)
• Přenosová rychlost: 9 600 bps (výchozí), nastavitelná
• Maximální výkon: 100 mW (nastavitelný)
• Napájení: 3,2–5,5 V DC
• Výchozí proudová spotřeba: 16 mA
• Komunikační vzdálenost: cca 600 m (výchozí), nastavitelná až 1 800 m
• Pouzdro: 27,8 × 14,4 × 4 mm

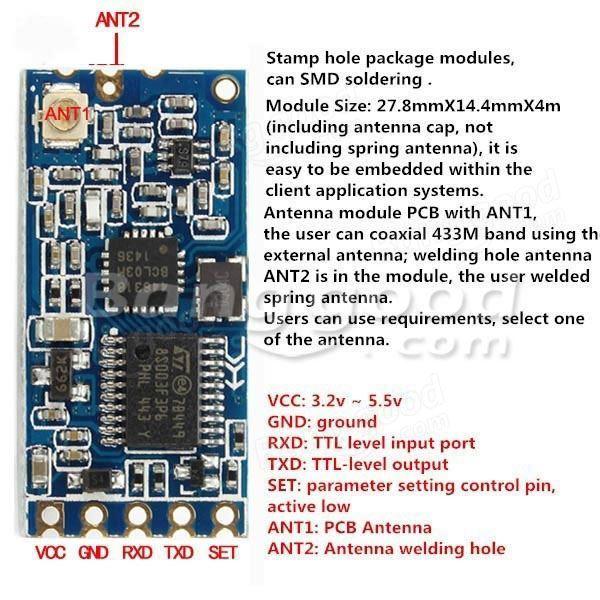

• Antény: externí konektor (ANT1) nebo dodaná spirálová anténa
• Režim: FU3 (výchozí tovární nastavení)
• Podpora aktualizace softwaru

Využití

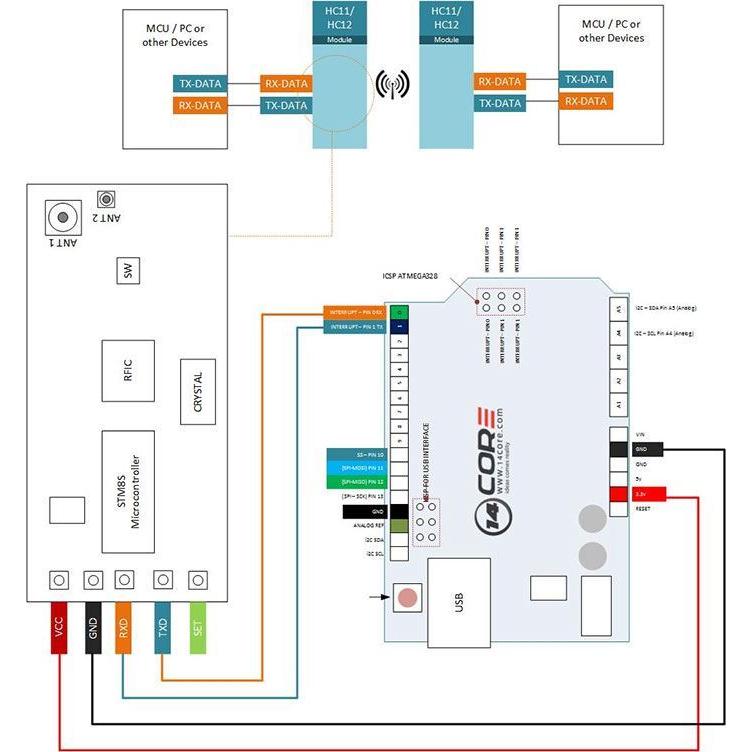

Modul slouží k bezdrátovému přenosu dat mezi mikrokontroléry, vývojovými deskami (Arduino, ESP32, Raspberry Pi) a dalšími zařízeními s UART rozhraním. Typické aplikace zahrnují bezdrátové senzorické sítě, dálkové ovládání, telemetrii, IoT projekty a komunikaci v průmyslových aplikacích. Dva moduly HC-12 lze spárovat pro obousměrnou komunikaci.

Technické parametry

Čip

SI4463

Frekvenční rozsah

433,4–473,0 MHz

Výchozí frekvence

433,4 MHz

Přenosová rychlost

9 600 bps (výchozí)

Maximální výkon

100 mW

Napájení

3,2–5,5 V DC

Proudová spotřeba

16 mA (výchozí)

Dosah

600 m (výchozí), až 1 800 m (nastavitelné)

Rozhraní

UART (RX, TX)

Rozměry

27,8 × 14,4 × 4 mm

Anténa

externí (ANT1) nebo spirálová (součást balení)
