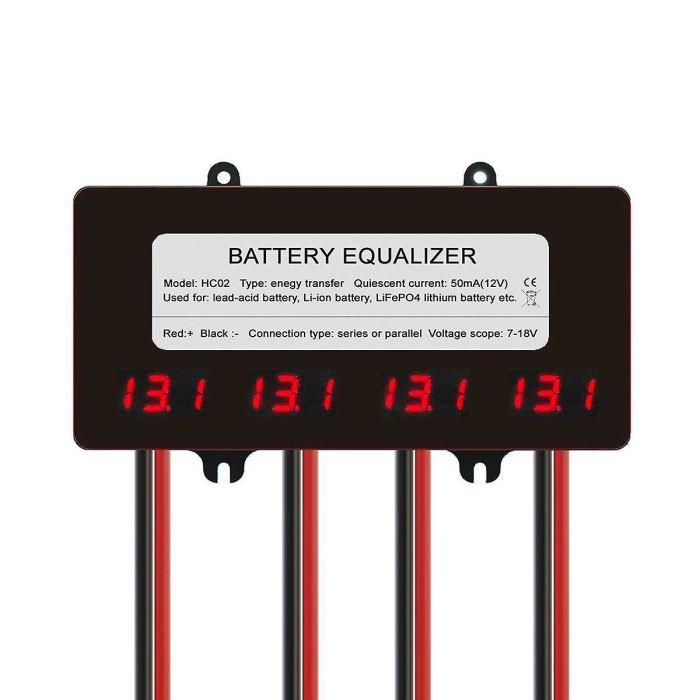

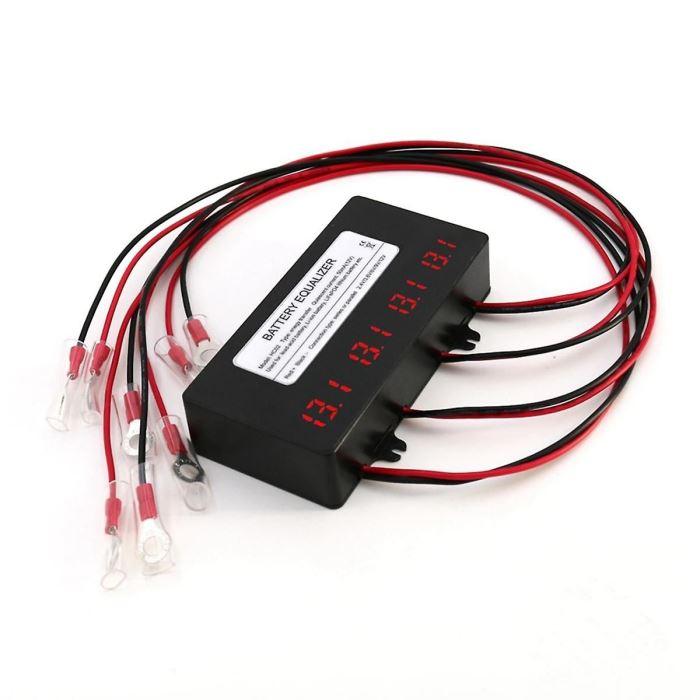

Balancér HC02 pro 4 články, 7,4–14,4 V DC, sériové zapojení

Aktivní bateriový balancér (ekvalizér) HC02 určený pro vyrovnávání napětí mezi články nebo bateriemi zapojenými do série. Udržuje rovnováhu napětí mezi jednotlivými články, čímž zlepšuje výkon a prodlužuje životnost bateriové sestavy.

Princip funkce

Při sériovém zapojení více bateriových bloků dochází během nabíjení a vybíjení k postupnému vychýlení jejich napětí. Balancér automaticky vyrovnává napěťové rozdíly mezi články na maximálně 10 mV, čímž zabraňuje nevratným poškozením jednotlivých článků a zlepšuje celkový výkon bateriové sestavy.

Vlastnosti

• Určeno pro 4 články nebo baterie v sériovém zapojení
• Podporované napětí: 7,4 V, 11,1 V, 12 V, 14,4 V (a 14,8 V)
• Balanční proud: 0–10 A
• Napěťový rozdíl při vyrovnání: max. 10 mV
• Ochrana proti přepólování
• Automatické odpojení při nízkém napětí (1,8 V)
• Pracuje na vysokých frekvencích — během provozu může vydávat vysokofrekvenční zvuk

Technické parametry

Klidový proud

50 mA (při 12 V)

Rozměry

62 × 124 × 27 mm

Hmotnost

0,3 kg

Pouzdro

plastové, určeno pro montáž

Aplikace a kompatibilita

Vhodný pro olověné i lithiové baterie zapojené do série — používá se v bateriových systémech vozidel, záložních zdrojů, solárních instalací a dalších aplikací vyžadujících stabilní napětí jednotlivých článků. Balancér lze připojit až ke 4 bateriím.

Poznámka k provozu

Zařízení pracuje na vysokých frekvencích a během provozu může vydávat vysokofrekvenční zvuk. Z tohoto důvodu není vhodné jej instalovat do obytných prostor bez vhodné izolace.
