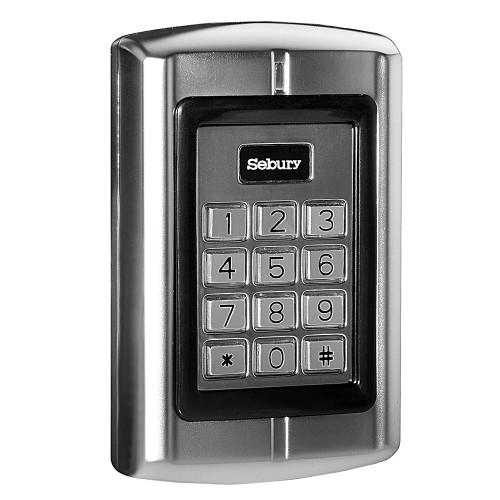

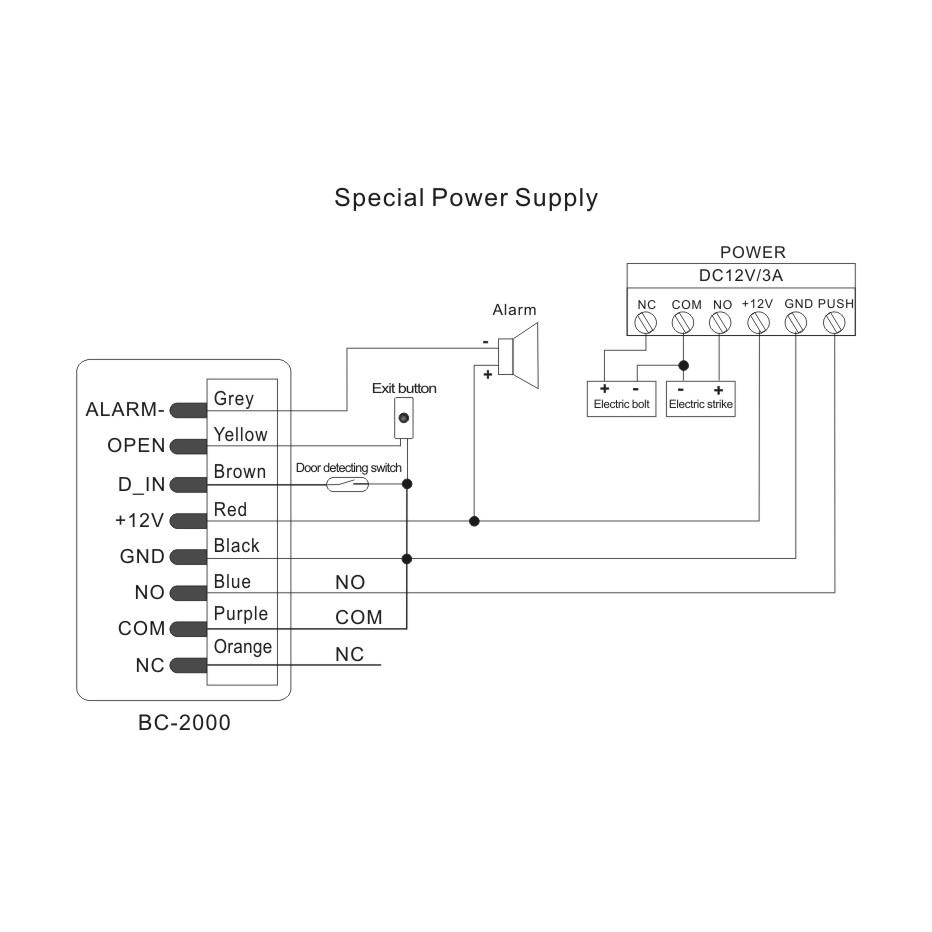

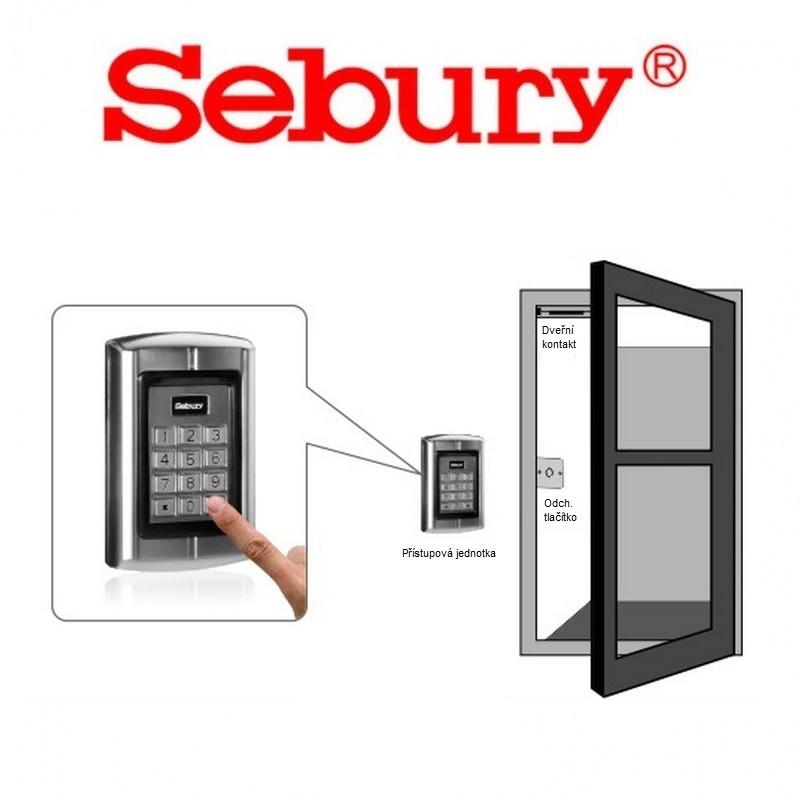

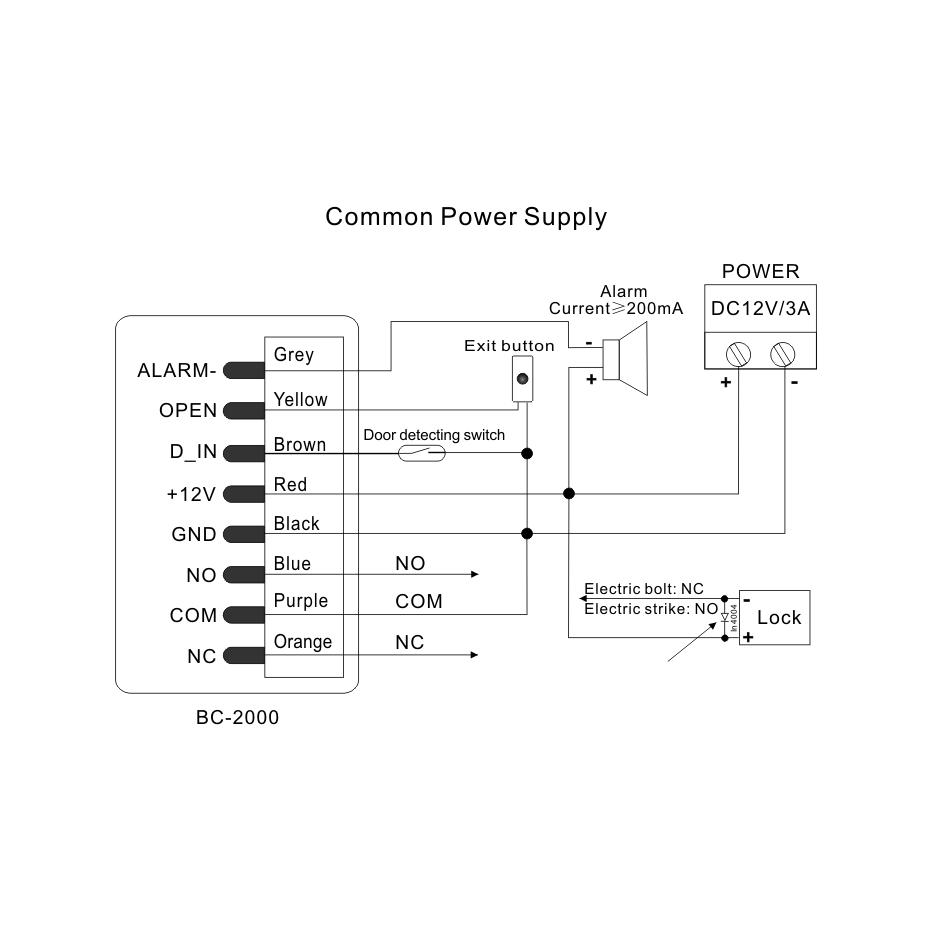

Autonomní kódová klávesnice SEBURY BC2000EM se čtečkou EM 125 kHz SEBURY BC2000EM je samostatná přístupová jednotka v kovovém krytu: číselná klávesnice, čtečka karet EM 125 kHz, paměť pro 1000 uživatelů a přepínací relé 12 V / 3 A pro elektrický zámek. Nepotřebuje počítač, software ani řídicí jednotku: všech 1000 uživatelů se programuje z 12 tlačítek klávesnice a data zůstávají v nevolatilní paměti i po výpadku proudu. Dveře otevře karta 125 kHz, PIN se 4–6 číslicemi, nebo obojí dohromady. Ke klávesnici připojíte odchodové tlačítko, magnetický dveřní kontakt a sirénu a jednotka pak hlídá dveře otevřené déle než 1 minutu i násilné otevření; ochranný kontakt (tamper) ohlásí sejmutí ze zdi. Tělo z pozinkované oceli s 12 podsvícenými tlačítky a 3 stavovými LED snese hrubší zacházení u vchodu do firmy, dílny nebo domu. Tři režimy vstupu a 1000 uživatelů Režim platí pro celou klávesnici a volí se jedním příkazem: jen karta – příkaz 3 0 #, karta + PIN – příkaz 3 1 #, pro sklad, serverovnu nebo kancelář s pokladnou, karta nebo PIN – příkaz 3 2 #, nastavení z výroby; část lidí nosí čip, část zadává kód. Uživatelé se ukládají na pozice 000 až 999. Kartu přidáte příkazem 1 s automaticky přiděleným číslem pozice, nebo na konkrétní pozici 000–999, kterou si zapíšete do evidence. Ztracený čip pak smažete příkazem 2 podle čísla pozice, i když kartu nemáte v ruce. PIN má 4 až 6 číslic. Čtečka pracuje s kartami a přívěsky EM a EM kompatibilními na 125 kHz a čte je ze vzdálenosti 3–6 cm. Relé: pulz 1–99 s, nebo trvalé přepnutí Relé má suchý přepínací kontakt NO/NC/COM s zatížitelností 12 V / 3 A. V pulzním režimu (z výroby, 5 s) sepne po platné kartě nebo kódu na nastavenou dobu 1 až 99 sekund a samo se vrátí. To je běžné nastavení pro elektrický otvírač, magnetický zámek i čepový zámek. V přepínacím režimu (toggle, příkaz 4 0 #) každá platná karta nebo kód změní stav relé a ten vydrží až do další autorizace. Hodí se pro odemčení vchodu na celou pracovní dobu nebo pro zapnutí jiného obvodu, třeba osvětlení či stroje; u dveří jen tam, kde trvale odemčený stav nevadí. Dveřní kontakt, alarm a ochrana proti zkoušení kódů Na vstup D_IN připojíte magnetický dveřní kontakt (prodává se samostatně) nebo stavový kontakt zámku a dohled zapnete příkazem 6 1 #. Klávesnice pak rozlišuje dvě situace: dlouho otevřené dveře – když dveře po řádném otevření zůstanou otevřené déle než 1 minutu, zapípá vnitřní bzučák a připomíná zavření další minutu, násilné otevření – otevření bez platné karty nebo kódu spustí bzučák i alarmový výstup na nastavenou dobu 1–3 minuty (z výroby 1 minuta). Poplach ukončí platná karta nebo hlavní kód, upozornění na otevřené dveře také zavření dveří. Ochrana proti zkoušení: po 10 neplatných kartách nebo kódech za sebou může klávesnice na 10 minut zablokovat zadávání (7 1 #), nebo spustit alarm (7 2 #). Z výroby je ochrana vypnutá (7 0 #). U vchodu, kterým denně projdou desítky lidí, volte blokaci 7 1 # rozvážně, aby zbytečně nezavírala běžný provoz. Programování z klávesnice: výchozí kódy a reset Do programování vstoupíte stiskem * hlavní kód #, přičemž tovární hlavní kód je 9999, a hned po instalaci ho změňte příkazem 0 nový kód # nový kód # (4 až 6 číslic). Kód 1234 je rezervovaný: slouží jako výchozí PIN karty v režimu karta + PIN a jako uživatelský PIN ho použít nelze. Vstup / výstup z programování * hlavní kód # / * Změna hlavního kódu 0 nový kód # nový kód # Režim vstupu 3 0 # karta, 3 1 # karta + PIN, 3 2 # karta nebo PIN Přidat uživatele s PIN 1 číslo pozice # PIN # Přidat kartu (automatická pozice) 1 přiložit kartu # Přidat kartu na zvolenou pozici 1 číslo pozice # přiložit kartu # Smazat kartu / pozici / všechny uživatele 2 přiložit kartu # / 2 číslo pozice # / 2 0000 # Čas relé (pulz) / přepínací režim 4 1–99 # / 4 0 # Doba alarmu 5 1–3 # (minuty) Dohled dveří vypnout / zapnout 6 0 # / 6 1 # Ochrana proti zkoušení 7 0 # vypnuto, 7 1 # blokace 10 min, 7 2 # alarm V režimu karta + PIN si uživatel PIN nastaví mimo programování sám: * přiložit kartu 1234 # nový PIN # nový PIN #. Změna PIN probíhá stejně se starým kódem místo 1234. Návrat do továrního nastavení: odpojte napájení, podržte tlačítko * a napájení znovu připojte; tlačítko uvolněte po 3 pípnutích (2 krátká, 1 dlouhé), podle českého návodu přibližně za 10 s se zvukem a červenou LED. Uživatelé zůstanou uložení, vrátí se parametry a hlavní kód 9999. Po připojení napájení jednotka asi 30 s startuje a v té době nereaguje. Smazání všech uživatelů (2 0000 #) je nevratné, proto ho pouštějte jen se zapsaným seznamem pozic. Napájení a zatížení výstupů Klávesnice potřebuje stabilizovaných 12 V DC ± 10 % a sama odebírá v klidu do 20 mA, při činnosti do 100 mA. Zdroj ale dimenzujte na celou sestavu, ne na 20 mA klávesnice: přičítá se odběr zámku včetně rozběhového proudu, sirény a dalších prvků. Schéma výrobce počítá se zdrojem DC 12 V / 3 A. Alarmový výstup je tranzistorový: při poplachu spíná na zem, podle českého návodu do 150 mA. Sirénu s odběrem nad 150 mA nebo indukční zátěž proto připojte přes pomocné relé. K indukčnímu DC zámku patří ochranná dioda 1N4004 z balení, zapojená co nejblíž cívce zámku v závěrném směru; u střídavé zátěže se dioda nepoužívá. ALARM – šedý alarmový výstup, při poplachu spíná na zem OPEN – žlutý odchodové tlačítko proti zemi D_IN – hnědý dveřní kontakt proti zemi +12V – červený napájení +12 V DC GND – černý napájení zem (−) NO – modrý relé, spínací kontakt COM – fialový relé, společný kontakt NC – oranžový relé, rozpínací kontakt Zapojení se zámkem: společný zdroj, nebo zdroj pro přístupové systémy Kontakt volíte podle principu zámku: NO patří otvírači a zámkům, které odemyká přivedení 12 V, NC magnetickým zámkům a čepovým zámkům fail-safe, které odemyká odpojení napětí. Odchodové tlačítko na vstupu OPEN sepne relé stejně jako platná karta, takže zevnitř se odchází bez čipu. Klávesnice a zámek na jednom zdroji 12 V Nejjednodušší sestava: stabilizovaný zdroj 12 V DC napájí klávesnici i zámek, zámek je zapojený přes kontakt NO nebo NC. Zkontrolujte proudovou rezervu zdroje a u DC zámku nezapomeňte na diodu 1N4004. Zdroj pro přístupové systémy Zdroj se samostatnými svorkami pro zámek a tlačítko oddělí napájení zámku od elektroniky klávesnice. Označení svorek se mezi výrobci zdrojů liší, řiďte se proto i dokumentací zdroje a před připojením změřte klidové napětí. Montáž venku a stříška SEBURY BRS-01 Podle českého návodu má klávesnice krytí IP53, tedy ochranu proti prachu a stříkající vodě. Na přímý déšť, sníh a stékající vodu venku doplňte stříšku SEBURY BRS-01, která na BC2000EM pasuje rozměrově. Stříška BRS-01 se objednává samostatně, ve standardním balení není; kabelový prostup utěsněte a jednotku montujte do závětří. Provozní teplota −40 °C až +60 °C pokryje zimu i letní slunce na fasádě. Zadní desku připevněte na rovný podklad nebo na elektroinstalační krabici aspoň 3 šrouby a před vrtáním zkontrolujte skryté kabely a trubky. Teprve po dokončení zapojení nasaďte přední kryt a připojte zdroj 12 V do sítě. Napojení na Jablotron a jiné systémy BC2000EM nemá rozhraní Wiegand a s jinými systémy se propojuje přes kontakty: relé, alarmový výstup a vstupy OPEN a D_IN. Se zabezpečovacím systémem Jablotron ji lze propojit například přes modul JA-111H-AD, zapojení vždy podle dokumentace obou zařízení. Funkčně příbuzná je SEBURY K2 EM se stejným programováním a užším tělem 135 × 58 × 26 mm. Kdo potřebuje napojení na řídicí jednotku přes Wiegand, zvolí čtečku SEBURY s výstupem Wiegand. Co k BC2000EM doplnit pro jedny dveře zámek podle dveří – magnet nebo čep fail-safe zapojte na NC, elektrický otvírač na NO, stabilizovaný zdroj 12 V DC dimenzovaný i na proudový náraz při rozběhu zámku; kde mají dveře fungovat i při výpadku sítě, zvolte zdroj se zálohou z akumulátoru, tlačítko pro odchod zevnitř na svorku OPEN, dveřní magnetický kontakt na svorku D_IN pro hlídání vylomení a nezavřených dveří, čipy nebo karty EM 125 kHz, jeden na každého uživatele, stříšku BRS-01 při montáži na fasádu. Ověřte před objednáním karty a přívěsky jsou EM 125 kHz, ne MIFARE, HID ani NFC, 1000 uživatelů a správa z klávesnice odpovídají provozu, zámek odpovídá kontaktu NO nebo NC a zatížení do 3 A, zdroj pokryje odběr klávesnice, zámku, sirény a příslušenství, venku bude nad klávesnicí stříška BRS-01, identifikace výrobku: BC2000EM, EAN 8595694001102. Obsah balení BC2000EM 1× klávesnice SEBURY BC2000EM, 1× uživatelský manuál, 1× ochranná dioda 1N4004, 4× hmoždinka 6 × 27 mm a 4× samořezný šroub 4 × 27 mm. Stříška BRS-01, napájecí zdroj, zámek, dveřní kontakt, odchodové tlačítko a siréna nejsou ve standardním balení. Parametry BC2000EM Model / EAN SEBURY BC2000EM / 8595694001102 Typ autonomní přístupová jednotka pro jedny dveře Identifikace karty a přívěsky EM 125 kHz (a EM kompatibilní), PIN 4–6 číslic Kapacita 1000 uživatelů + 1 hlavní kód Režimy vstupu karta; karta + PIN; karta nebo PIN Čtecí vzdálenost 3–6 cm Paměť nevolatilní, data se při výpadku napájení neztratí Relé NO/NC/COM, 12 V / 3 A; pulz 1–99 s (z výroby 5 s) nebo přepínací Alarmový výstup tranzistorový, 150 mA (český návod); doba 1–3 min Vstupy odchodové tlačítko OPEN, dveřní kontakt D_IN Ochrana tamper, dlouho otevřené a násilně otevřené dveře, blokace po 10 chybných pokusech Klávesnice 12 podsvícených tlačítek, 3 stavové LED, bzučák Napájení 12 V DC ± 10 % Odběr ≤ 20 mA v klidu, ≤ 100 mA při činnosti Krytí IP53 (český návod); venku se stříškou BRS-01 Provozní teplota −40 °C až +60 °C Kryt pozinkovaná ocel, antivandal Rozměry 128 × 82 × 28 mm Hmotnost 500 g Wiegand ne, propojení přes reléové a spínací kontakty Software, návody a ke stažení Katalog a originální manuály výrobce SEBURY, včetně společného manuálu K2/BC-2000 s programováním, jsou v archivu ke stažení. Originální katalog a manuály výrobce SEBURY (ZIP) Otázky k autonomní klávesnici BC2000EM Funguje BC2000EM bez řídicí jednotky a počítače? Ano. Paměť na 1000 uživatelů, programování z klávesnice i relé pro zámek má v sobě, stačí zdroj 12 V, zámek a odchodové tlačítko. Jaký je tovární kód pro programování? Hlavní kód je z výroby 9999. Do programování se vstupuje * 9999 # a kód se hned mění příkazem 0 nový kód # nový kód #. Ztratí se uživatelé při výpadku proudu nebo resetu? Ne. Karty a kódy jsou v nevolatilní paměti a návrat do továrního nastavení vrací jen parametry a hlavní kód 9999, uživatele ponechá. Přečte čipy MIFARE nebo telefon s NFC? Ne. Tato verze čte karty a přívěsky EM 125 kHz. Pro MIFARE 13,56 MHz je potřeba čtečka s touto frekvencí. Která stříška na klávesnici pasuje? SEBURY BRS-01, která kryje klávesnici před přímým deštěm a sněhem; utěsnění kabelového prostupu ale nenahradí. Může klávesnice ovládat pohon brány? Ano. Relé je beznapěťový kontakt NO/NC/COM do 3 A, takže ho připojíte na vstup tlačítka řídicí jednotky pohonu jako běžné tlačítko. Popis zpracoval specialista – elektrotechnik. Údaje vycházejí z manuálu výrobce K2/BC-2000 a z českého návodu.
