Kód: et_0481

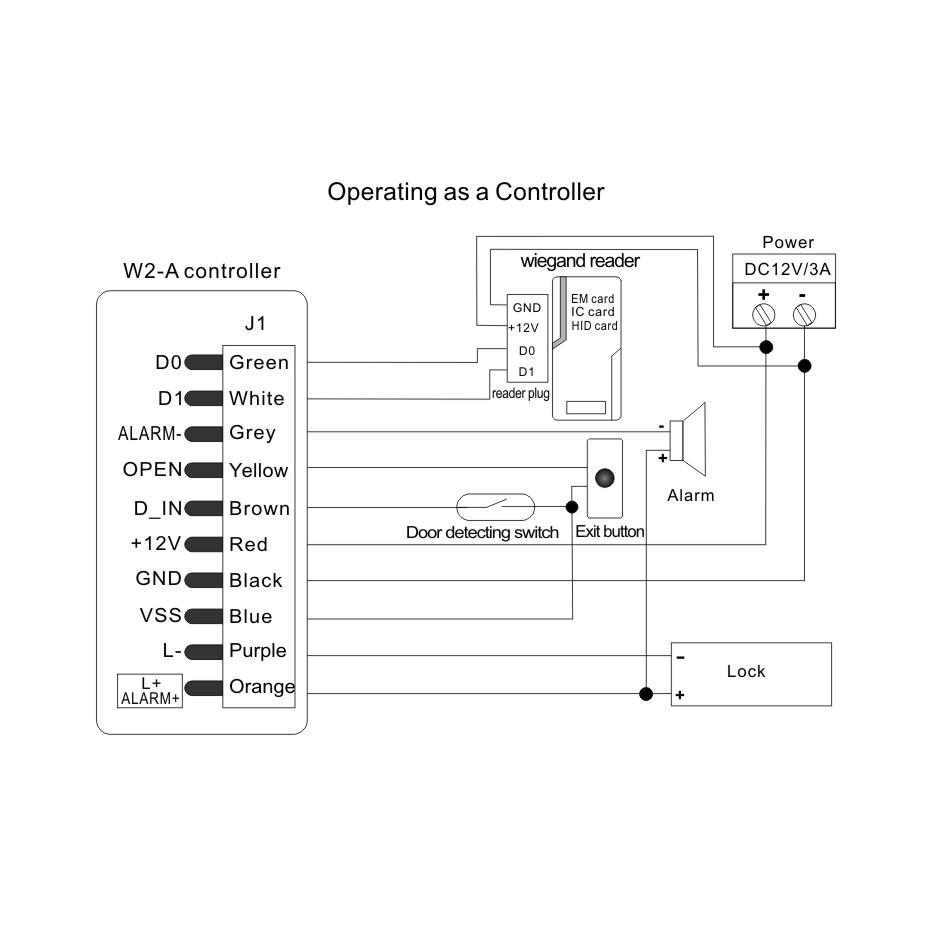

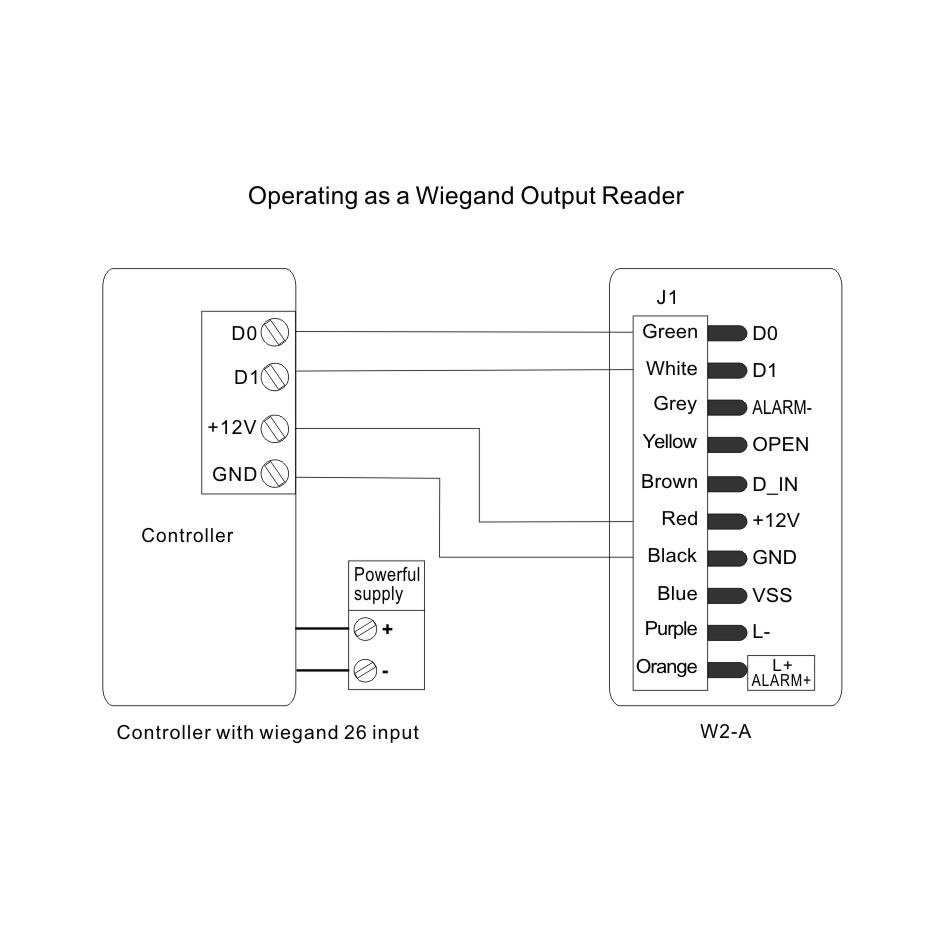

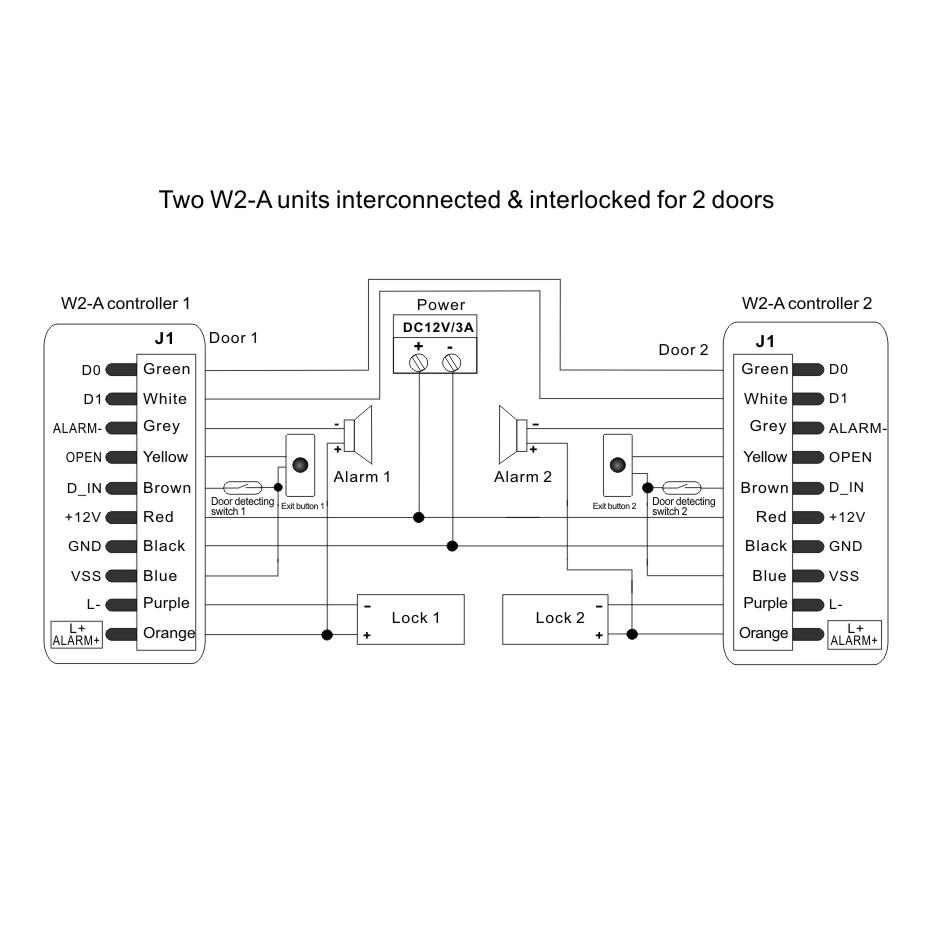

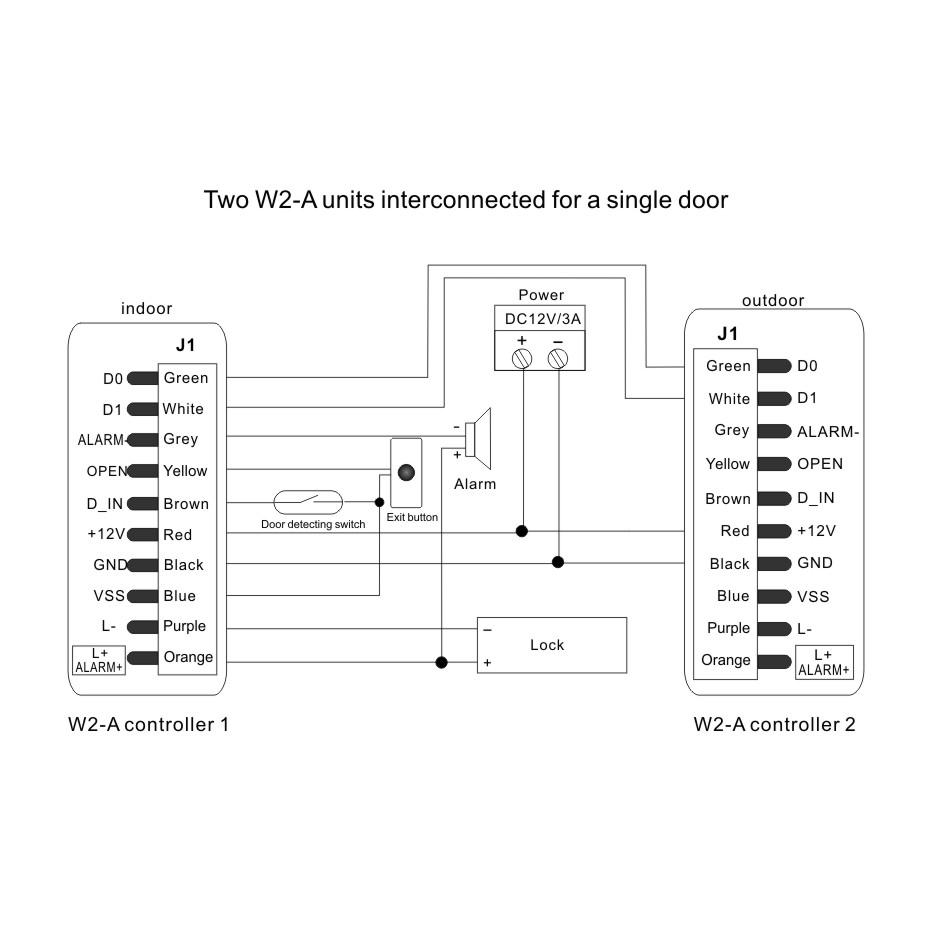

Sebury W2-A – autonomní přístupová čtečka pro 10 000 karet Sebury W2-A je kompaktní autonomní jednotka pro jedny dveře s interní čtečkou EM a HID karet 125 kHz, kapacitou 10 000 uživatelů a přímým výstupem elektrického zámku. Umí pracovat samostatně, jako Wiegand 26 čtečka pro nadřazený systém nebo jako kontrolér s externí Wiegand čtečkou. Vyniká nízkým klidovým odběrem do 15 mA, rychlým vyhledáním karty a odolným plně zalitým tělem IP65. W2-A nemá číselnou klávesnici a uživatele identifikuje kartou. Programování probíhá pomocí dodaného infračerveného ovladače nebo manažerských karet. Pro zákazníka to znamená velmi jednoduchý každodenní provoz bez kódu a současně možnost spravovat rozsáhlou databázi přímo na místě. Hlavní přednosti 10 000 karet EM/HID 125 kHz v nevolatilní paměti. Wiegand 26 vstup i výstup pro externí čtečku nebo nadřazený kontrolér. Přímé řízení zámku do 3 A a alarmový výstup do 3 A podle aktuálního výrobního listu. IP65 a IK08, matné plastové tělo a plně zalitá elektronika. Blokové načtení až 10 000 karet během přibližně deseti minut. Antipassback pro jedny nebo dvoje dveře a propojení dvou W2-A. Dvě manažerské karty pro rychlé přidávání a mazání uživatelů. Dohled dveří, odchodové tlačítko, alarm a bezpečnostní blokace. Tři provozní role Autonomní kontrolér V základním režimu W2-A ukládá karty, rozhoduje o oprávnění a ovládá elektrický zámek. Připojit lze odchodové tlačítko, dveřní magnetický kontakt a alarm. Zámek může být typu fail secure nebo fail safe a doba sepnutí se nastavuje v rozsahu 0 až 99 sekund. Wiegand 26 čtečka V režimu systémové čtečky předává číslo EM/HID karty nadřazenému kontroléru po vodičích D0/D1. Rozhodnutí o otevření potom provádí centrální systém. Režim je vhodný při rozšiřování instalace nebo při požadavku na centrální evidenci. Kontrolér s externí čtečkou Wiegand 26 vstup dovoluje připojit venkovní čtecí hlavu. Externí čtečka může používat 125kHz kartu nebo 13,56MHz technologii, pokud poskytuje kompatibilní Wiegand 26 výstup. To nemění interní technologii W2-A: vestavěná anténa čte pouze EM/HID 125 kHz. Rychlá správa velké databáze Karty lze přidávat přiložením, zadáním osmimístného čísla nebo na konkrétní uživatelské ID. Funkce Block Enrollment umožňuje hromadně založit souvislou sérii až 10 000 čísel během přibližně deseti minut. Manažerská karta Add spustí přidávání a karta Delete mazání bez nutnosti zadávat hlavní kód. Výrobce uvádí rozpoznání uložené karty v rozsáhlé databázi pod 0,15 s; starší manuál uvádí v tabulce dokonce pod 15 ms. Pro prodejní popis používáme konzervativní údaj pod 0,15 s, protože nezveličuje praktickou odezvu systému. Propojení dvou W2-A Dvě jednotky lze použít na obou stranách jedněch dveří. Každá současně funguje jako čtečka i kontrolér a uživatele lze zakládat na kterékoliv z nich. Výrobce pro tento režim uvádí celkovou kapacitu až 20 000 uživatelů. Obě jednotky musí mít shodné nastavení a hlavní kód. Antipassback pro jedny dveře Vnější čtečka a vnitřní W2-A mohou kontrolovat pořadí vstupu a výstupu. Uživatel bez zaznamenaného vstupu nemůže platně vystoupit a stejnou kartu nelze použít dvakrát za sebou ve stejném směru. Antipassback pro dvoje dveře Dvě W2-A lze nakonfigurovat jako pomocnou a hlavní jednotku na dvou dveřích, například pro kontrolovaný průchod nebo parkoviště. Uživatelská data se ukládají v hlavní jednotce a instalace musí odpovídat schématu výrobce. Zámek, dveřní kontakt a alarm Aktuální oficiální list výrobce uvádí maximální zatížení zámku 3 A a alarmu 3 A. Starší manuál obsahuje odlišný údaj 20 A; kvůli bezpečnému návrhu používáme konzervativnější současnou hodnotu 3 A. Zdroj, kabely a ochrannou diodu dimenzujte podle skutečného zámku. Při zapnutém dohledu dveří bzučák upozorní, pokud dveře zůstanou po běžném otevření déle než jednu minutu otevřené. Při násilném otevření nebo nezajištění zámku se aktivuje bzučák i alarmový výstup. Doba alarmu je nastavitelná od 0 do 3 minut. Ochrana před opakovanými neplatnými kartami Po deseti neplatných kartách během deseti minut může jednotka podle nastavení zablokovat čtení nebo aktivovat alarm. Tovární režim je bez blokace. Reset továrního nastavení zachová uživatelské karty, ale vyžaduje znovu načíst obě manažerské karty. Odolné kompaktní tělo W2-A měří 103 × 48 × 23 mm a dobře se vejde na úzký dveřní rám nebo sloupek. Aktuální produktový list uvádí plně zalitou konstrukci, IP65 a IK08. Provozní rozsah je -40 až +60 °C a vlhkost 0–95 % bez kondenzace. Kabelový prostup a spoj musí být utěsněny samostatně. Zapojení desetivodičového kabelu zelený D0 a bílý D1 – Wiegand vstup nebo výstup, šedý ALARM− – záporný výstup alarmu, žlutý OPEN – odchodové tlačítko, hnědý D_IN – dveřní kontakt, červený +12 V a černý GND – napájení, modrý VSS – společná větev vstupů, fialový L− a oranžový L+/ALARM+ – zámek a kladná větev alarmu. Schémata výrobce Následující podklady ukazují varianty zapojení W2-A jako autonomní jednotky, Wiegand čtečky, kontroléru s externí čtečkou, dvojice pro jedny dveře a antipassback systému. Každý obrázek je vložen pouze jednou. Co ověřit před objednáním že požadujete EM/HID karty 125 kHz a nikoli PIN nebo MIFARE, že kapacita 10 000 karet a Wiegand 26 odpovídají systému, že proud zámku nepřekročí bezpečně navržené zatížení, že pro antipassback jsou připravené odpovídající čtečky a kabeláž, že přesná položka má model 0481, EAN 8595694001171 a MPN W2-A. Časté otázky Má W2-A klávesnici nebo PIN? Ne. Jde o kartovou jednotku. Infračervený ovladač slouží pouze k programování. Lze připojit MIFARE čtečku? Ano jako externí Wiegand 26 čtečku, pokud je kompatibilní. Interní anténa W2-A zůstává EM/HID 125 kHz. Funguje bez nadřazeného kontroléru? Ano. V autonomním režimu má vlastní databázi a přímo ovládá zámek. Je IP65 vhodné ven? Zařízení je určené i pro venkovní použití, ale prostup kabelu, podklad, napájecí zdroj a spoje musí být chráněné podle podmínek stavby. Obsah balení 1× Sebury W2-A, 1× infračervený programovací ovladač, 1× manažerská karta Add a 1× manažerská karta Delete, 1× resetovací zkratovací kolík a 1× uživatelský manuál, montážní samořezné šrouby Ø3,5 × 27 mm. Dokumentace a integrační informace Zařízení lze podle konkrétního zapojení propojit také se systémem Jablotron, například prostřednictvím modulu JA-111H-AD. Originální katalog a návody výrobce Sebury Český návod k produktu
