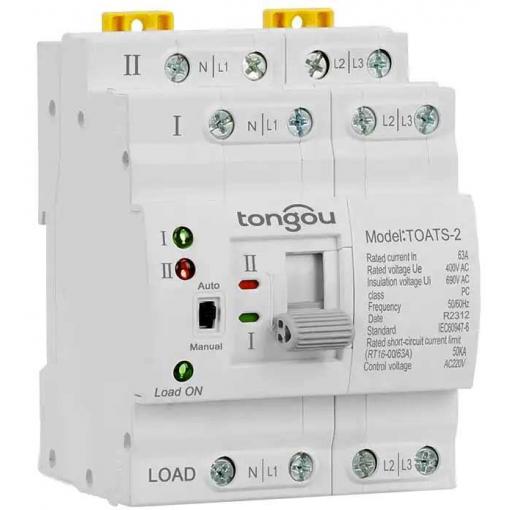

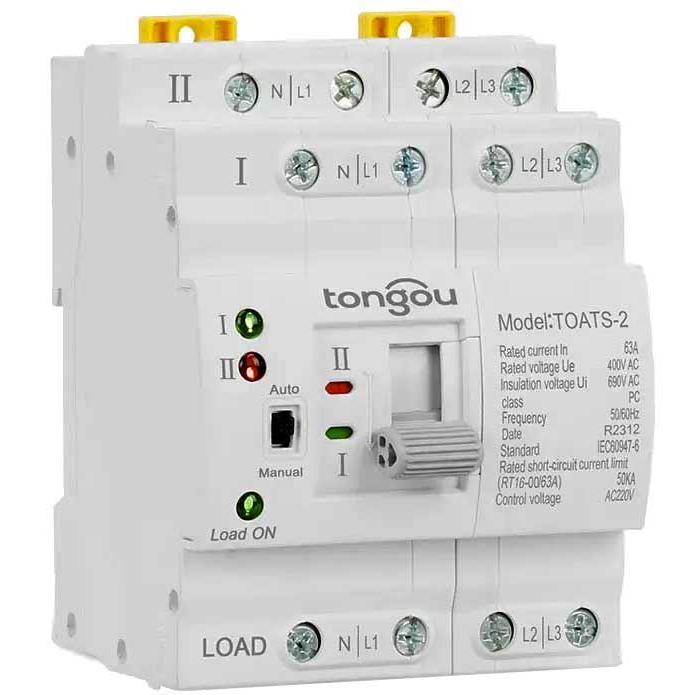

Automatický přepínač sítí umožňuje bezproblémové přepnutí mezi primární sítí a záložním zdrojem (UPS, fotovoltaická elektrárna) v řádech milisekund. Vhodný pro zálohované napájení při výpadku veřejné sítě i pro fotovoltaické systémy, kde slouží veřejná síť jako záloha.
Princip činnosti
- Tři silové kontakty: I (primární zdroj), II (záložní zdroj), LOAD (výstup)
- Režim I-Normal: při přítomnosti napětí na vstupu I jsou spojeny kontakty I a LOAD
- Režim II-Backup: při výpadku napětí na vstupu I se přepínač přepne na vstup II
- Řídící kontakty: N1+A1 (pro vstup I) a N2+A2 (pro vstup II)
- Doba přepnutí: v řádech milisekund
Technické parametry
- Model
- TOATS-2
- Jmenovitý provozní proud
- 63 A
- Jmenovité provozní napětí
- 230 V AC
- Počet pólů
- 4P
- Jmenovitá frekvence
- 50 Hz – 60 Hz
- Aplikace
- fotovoltaické elektrárny (FVE), zálohované napájení, UPS systémy
Poznámka
Zařízení nedetekuje výpadek jednotlivé fáze na vstupech B1 nebo C1 — řídící logika pracuje pouze s fázemi A1 a A2.
