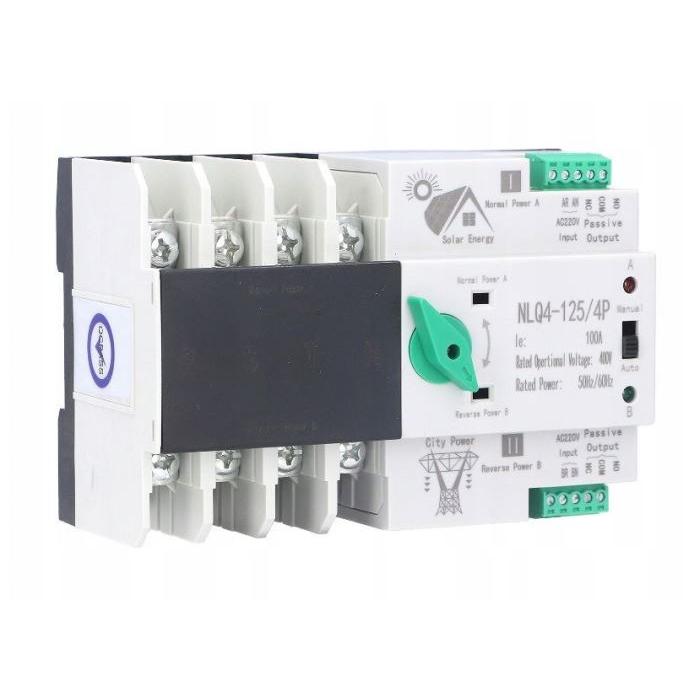

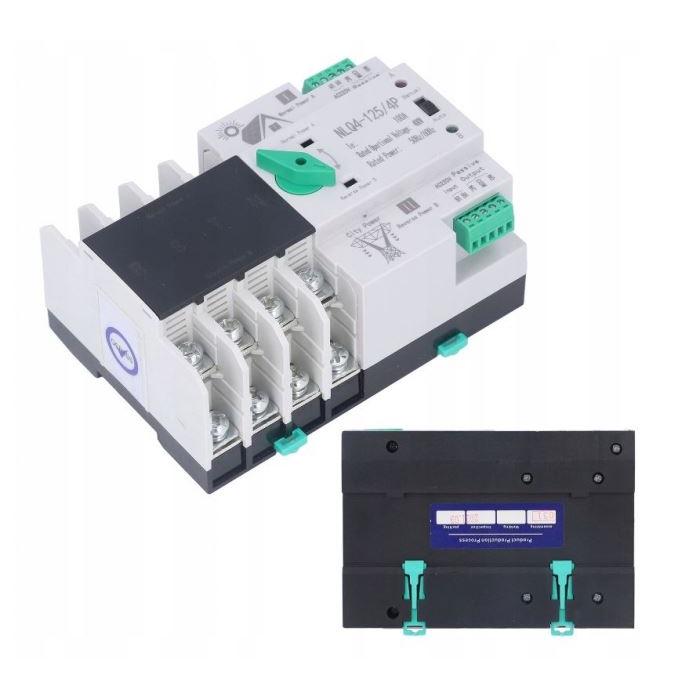

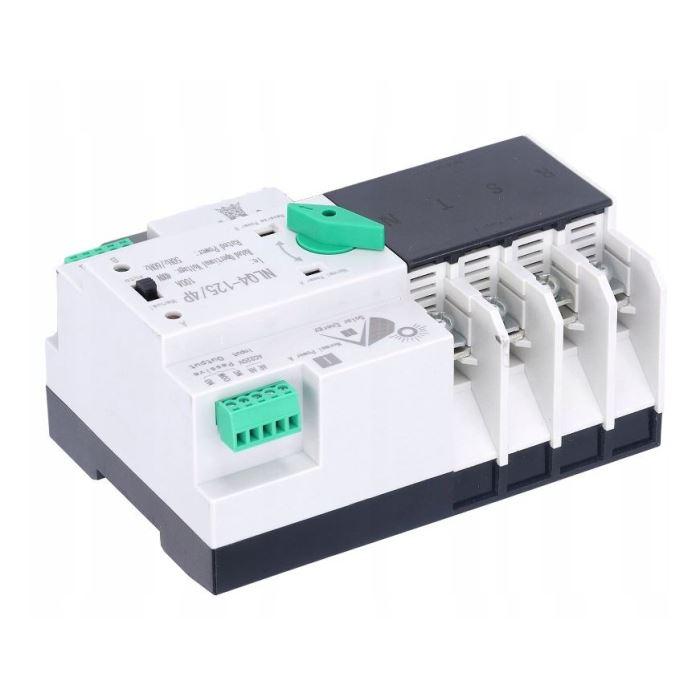

Automatický přepínač sítí NLQ4-125/4P, 400 V, 63 A, 4P

Automatický přepínač sítí určený pro fotovoltaické elektrárny a systémy s více zdroji energie. Zařízení automaticky přepíná mezi dvěma nezávislými síťovými zdroji (např. síť a solární panely) na základě přítomnosti napětí na řídících vstupech.

Vlastnosti

• Silové kontakty: 4P (čtyřpólový), 63 A, 400 V AC
• Řídící vstupy: A (primární) a B (záložní) s vlastními kontakty
• Automatické přepínání mezi dvěma zdroji energie
• Manuální ovládání přepínačem (režim "manual")
• Funkce nezávislá na napětí na silových kontaktech — lze spínat i nižší napětí (např. 12–24 V DC)
• Izolované ovládání — oba vstupy mohou být napájeny z jedné sítě

Princip fungování

Zařízení vyžaduje napětí na obou vstupech A a B (AR, AN a BR, BN) pro správné fungování. Vstup A je primární řídící vstup — při přítomnosti napětí se zařízení přepne do polohy I (zdroj A). Vstup B slouží jako podpůrný a zajišťuje energii pro přepnutí při výpadku napětí na vstupu A. Pokud dojde k výpadku napětí na vstupu A a zároveň je přítomno napětí na vstupu B, zařízení se automaticky přepne do polohy II (zdroj B). Silové kontakty lze ovládat i ručně pomocí šoupátkového přepínače.

Využití

Typické aplikace zahrnují fotovoltaické elektrárny s připojením do sítě, hybridní systémy se solárními panely a bateriemi, záložní napájení a obecně jakékoliv řešení vyžadující automatické přepínání mezi dvěma nezávislými zdroji energie. Zařízení je vhodné pro profesionální instalace v energetice, servisu i průmyslu.

Technické parametry

Model

NLQ4-125/4P

Silové kontakty

4P (čtyřpólové)

Jmenovité napětí

400 V AC

Jmenovitý proud

63 A

Frekvence

50 Hz

Řídící vstupy

A (AR, AN) a B (BR, BN)

Ovládání

automatické + manuální (šoupátkový přepínač)

Izolace ovládacího a silového okruhu

ano
