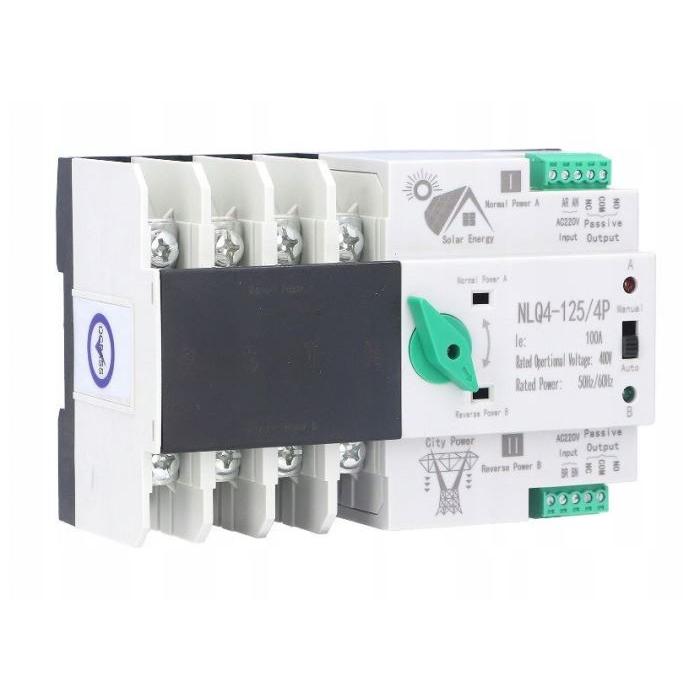

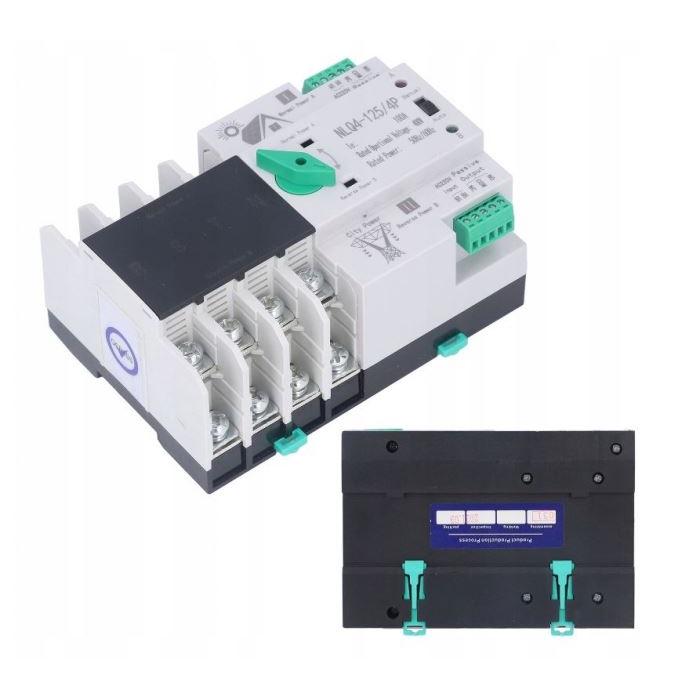

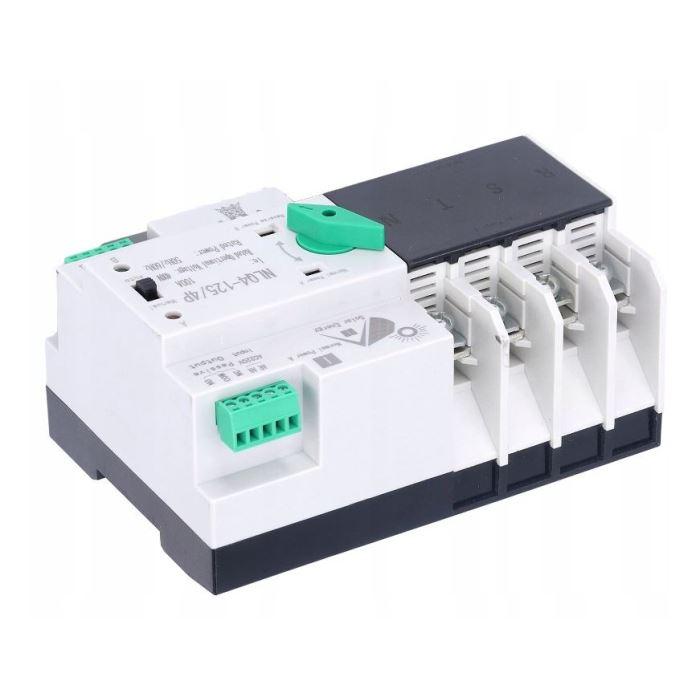

Automatický přepínač sítí NLQ4-125/4P, 400 V / 40 A, 4pólový

Automatický přepínač sítí určený pro fotovoltaické systémy a hybridní napájení. Zařízení automaticky přepíná mezi dvěma nezávislými zdroji napětí (např. síť a solární panely) na základě dostupnosti energie a stavu napětí na ovládacích vstupech.

Vlastnosti

• Silové kontakty: 4pólové (4P) pro třívodičové nebo čtyřvodičové sítě
• Jmenovité napětí: 400 V AC
• Jmenovitý proud: 40 A
• Frekvence: 50 Hz
• Ovládací vstupy: A (řídící) a B (podpůrný), každý se dvěma svorkami (R, N)
• Manuální přepínač pro ruční ovládání kontaktů
• Funkce nezávislá na napětí na silových kontaktech

Princip činnosti

Zařízení vyžaduje ovládací napětí na obou vstupech (A i B) pro správnou funkci. Vstup A je řídící — při přítomnosti napětí se zařízení automaticky přepne do polohy I (zdroj A). Vstup B slouží jako podpůrný zdroj pro zajištění přepnutí při výpadku napětí na vstupu A. Pokud napětí na vstupu A zmizí a zároveň je dostupné na vstupu B, zařízení se automaticky přepne do polohy II (zdroj B). Silové kontakty lze ovládat také manuálně pomocí šoupátkového přepínače v poloze "manual" nebo když chybí napětí na vstupu B.

Využití

Typické aplikace zahrnují fotovoltaické elektrárny s bateriovým úložištěm, hybridní systémy se síťovým zálohováním, připojování různých spotřebičů v závislosti na dostupnosti energie a řízení zátěže podle stavu baterie. Silové kontakty lze využít izolovaně od ovládacího napětí, například pro spínání nižších napětí (12–24 V DC). Oba ovládací vstupy (A a B) mohou být připojeny na stejnou síť, pokud je třeba řídící vstup A ovládat dalším zařízením (např. sledovačem stavu baterie) a zároveň napájet stejnou sítí vstup B.

Technické parametry

Model

NLQ4-125/4P

Napětí

400 V AC

Proud

40 A

Frekvence

50 Hz

Počet pólů

4

Ovládací vstupy

A (AR, AN), B (BR, BN)

Typ ovládání

automatické + manuální
