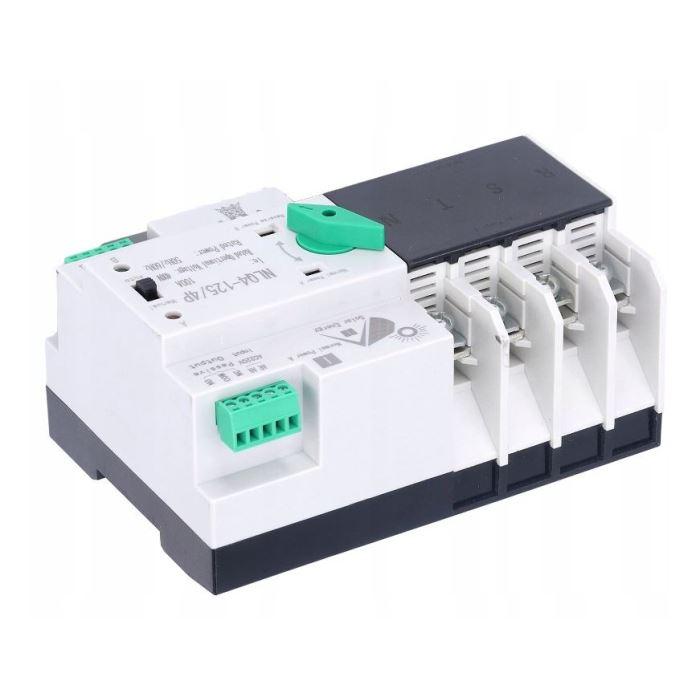

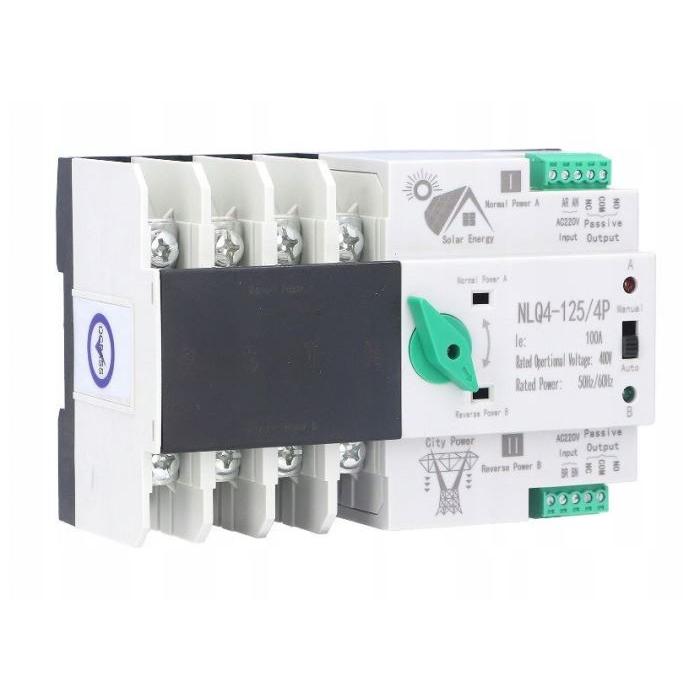

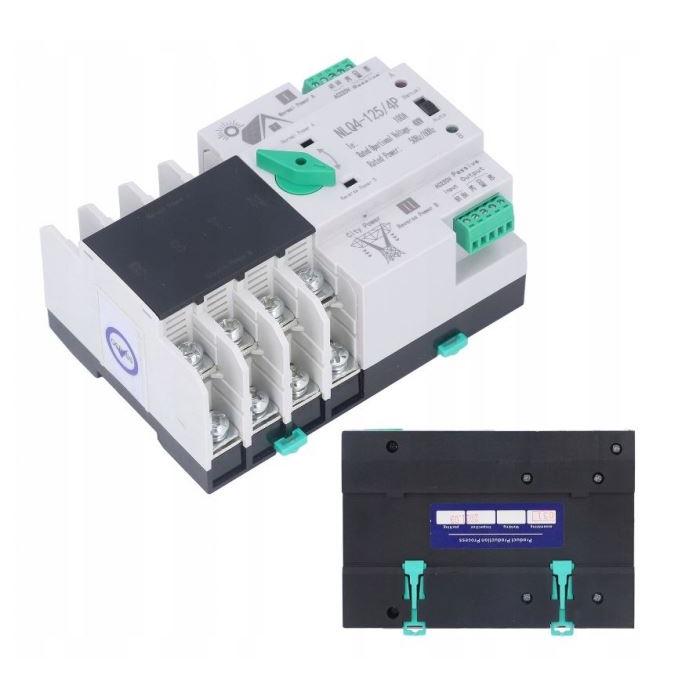

Automatický přepínač sítí NLQ4-125/4P, 400 V, 32 A, 4P

Automatický přepínač sítí určený pro fotovoltaické elektrárny a systémy s více zdroji energie. Zařízení automaticky přepíná mezi dvěma nezávislými síťovými zdroji (např. veřejná síť a solární panely) na základě přítomnosti napětí na ovládacích vstupech.

Vlastnosti

• Silové kontakty: 4P (čtyřpólové) s pasivními spínacími prvky
• Jmenovité napětí: 400 V AC
• Jmenovitý proud: 32 A
• Frekvence: 50 Hz
• Ovládací vstupy: A (primární) a B (záložní)
• Ruční přepínač: možnost manuálního přepnutí v poloze "manual"
• Izolované spínání: silové kontakty lze využít nezávisle na ovládacím napětí

Princip činnosti

Zařízení vyžaduje ovládací napětí na obou vstupech (A i B) pro správnou funkci. Vstup A je primární řídící vstup — při přítomnosti napětí se zařízení přepne do polohy I (zdroj A). Vstup B slouží jako podpůrný vstup zajišťující energii pro přepnutí při výpadku primárního zdroje. Při výpadku napětí na vstupu A se zařízení automaticky přepne do polohy II (zdroj B). Oba vstupy mohou být napájeny z jedné galvanicky neodděleného zdroje. Funkce zařízení je nezávislá na přítomnosti napětí na silových kontaktech, což umožňuje spínání nižších napětí (např. 12–24 V DC) izolovaně od ovládacího obvodu.

Využití

Typické aplikace zahrnují fotovoltaické elektrárny s automatickým přepínáním mezi veřejnou sítí a vlastní výrobou, hybridní energetické systémy, záložní napájení a připojování různých spotřebičů v závislosti na dostupnosti energie z více zdrojů. Vhodný pro instalace, kde je vyžadováno bezpečné a automatické řízení přepínání bez nutnosti ručního zásahu.

Technické parametry

Model

NLQ4-125/4P

Napětí

400 V AC

Proud

32 A

Počet pólů

4P

Frekvence

50 Hz

Ovládací vstupy

A (AR, AN), B (BR, BN)

Režim ovládání

automatický / manuální
