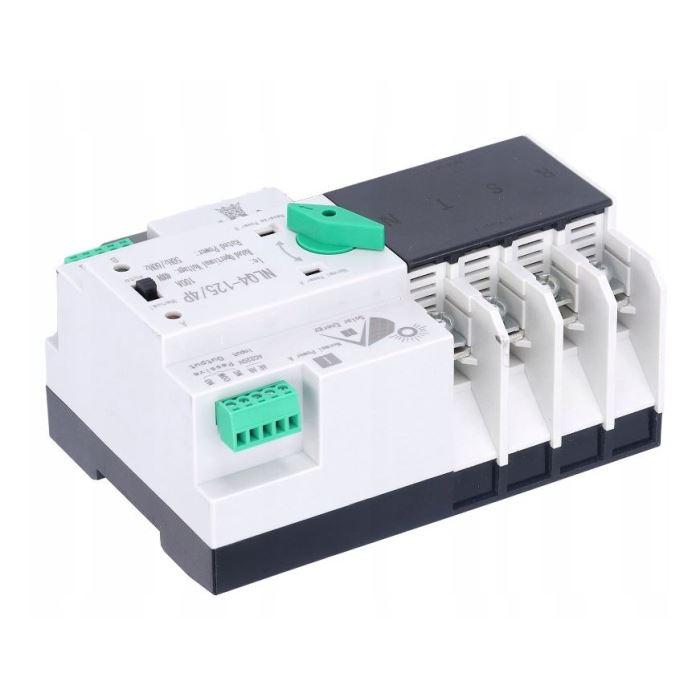

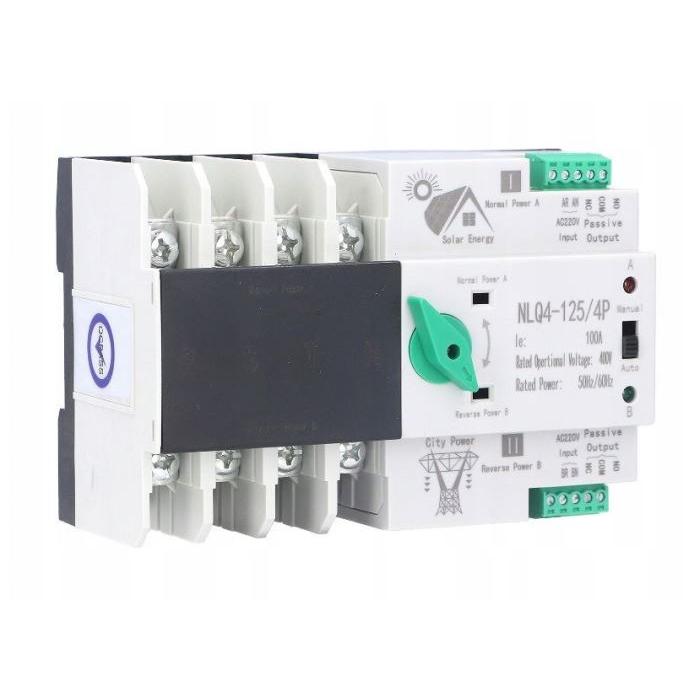

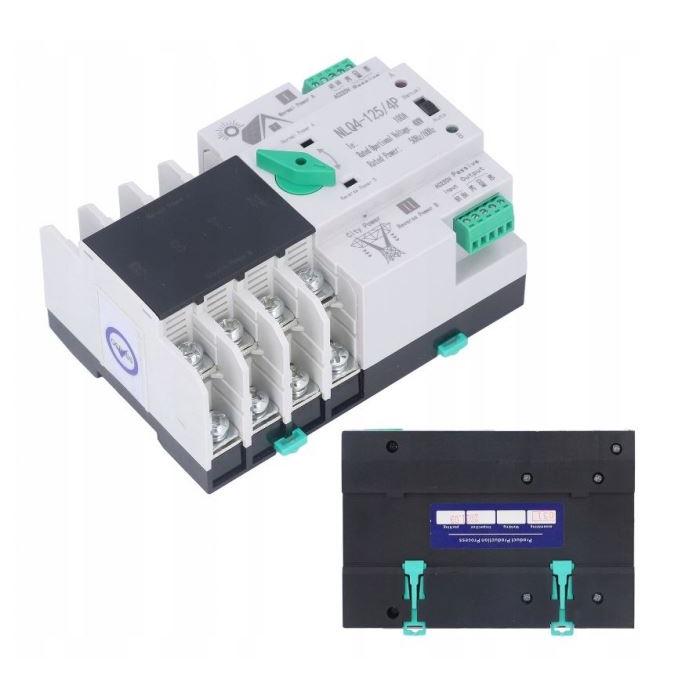

Automatický přepínač sítí NLQ4-125/4P, 400 V / 20 A, 4pólový

Automatický přepínač sítí určený pro fotovoltaické systémy a hybridní energetické řešení. Zařízení automaticky přepíná mezi dvěma nezávislými zdroji napájení (např. síť a solární panely) na základě přítomnosti napětí na ovládacích vstupech.

Vlastnosti

• Silové kontakty: 4pólové (4P) se spínací funkcí
• Jmenovité napětí: 400 V AC
• Jmenovitý proud: 20 A
• Frekvence: 50 Hz
• Ovládací vstupy: A (primární) a B (záložní)
• Manuální přepínač pro ruční ovládání kontaktů
• Funkce nezávislá na napětí na silových kontaktech

Princip činnosti

Zařízení vyžaduje ovládací napětí na obou vstupech (A i B) pro správnou funkci. Vstup A je řídící — při přítomnosti síťového napětí se přepínač automaticky přepne do polohy I (napájení A). Pokud dojde k výpadku napětí na vstupu A a zároveň je dostupné napětí na vstupu B, zařízení se automaticky přepne do polohy II (napájení B). Silové kontakty lze také ovládat manuálně pomocí šoupátkového přepínače v poloze "manual" nebo pokud není napětí na vstupu B.

Využití

Typické aplikace zahrnují fotovoltaické elektrárny s bateriovým úložištěm, hybridní energetické systémy a připojování různých spotřebičů v závislosti na dostupnosti energie. Přepínač lze využít i pro spínání nižších napětí (např. 12–24 V DC) izolovaně od ovládacího napětí. Ovládací vstupy A a B lze napájet z jedné galvanicky neodděleného zdroje, pokud je to aplikačně vhodné.

Technické parametry

Typ

Automatický přepínač sítí

Model

NLQ4-125/4P

Počet pólů

4

Napětí

400 V AC

Proud

20 A

Frekvence

50 Hz

Ovládací vstupy

A (primární), B (záložní)

Ovládání

Automatické + ruční (šoupátkový přepínač)
