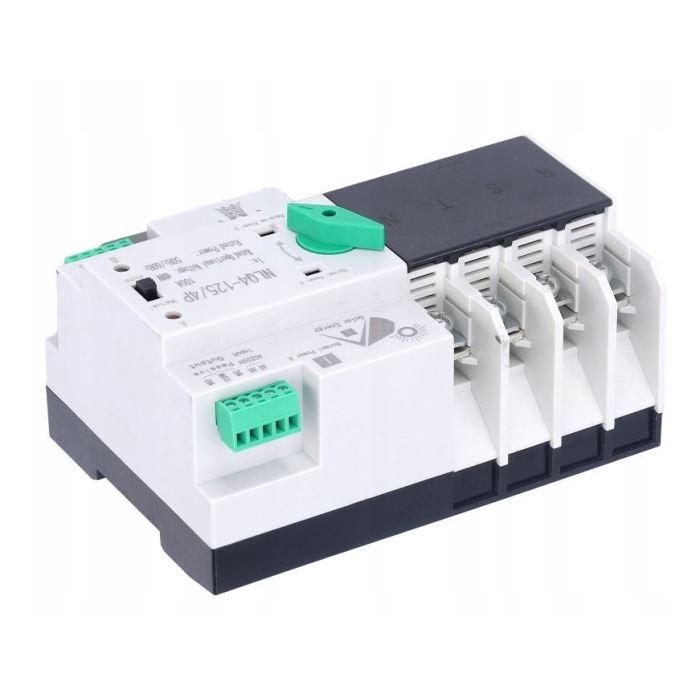

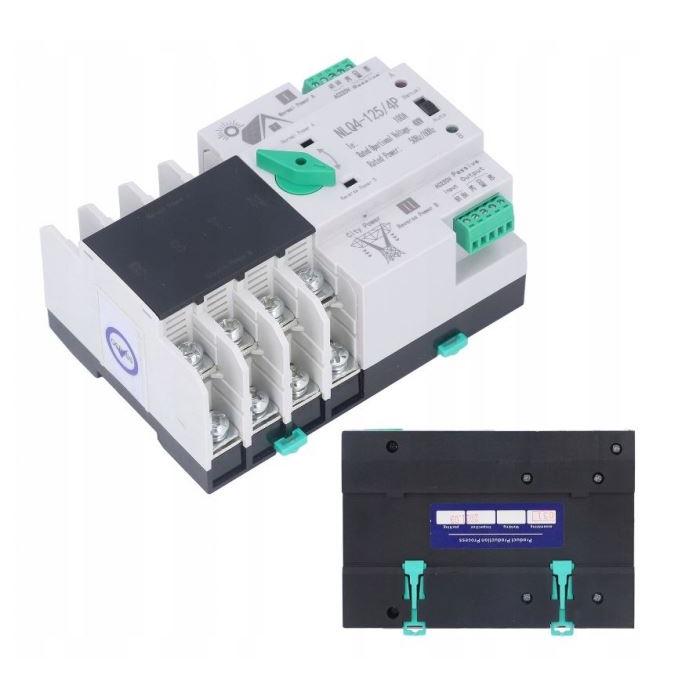

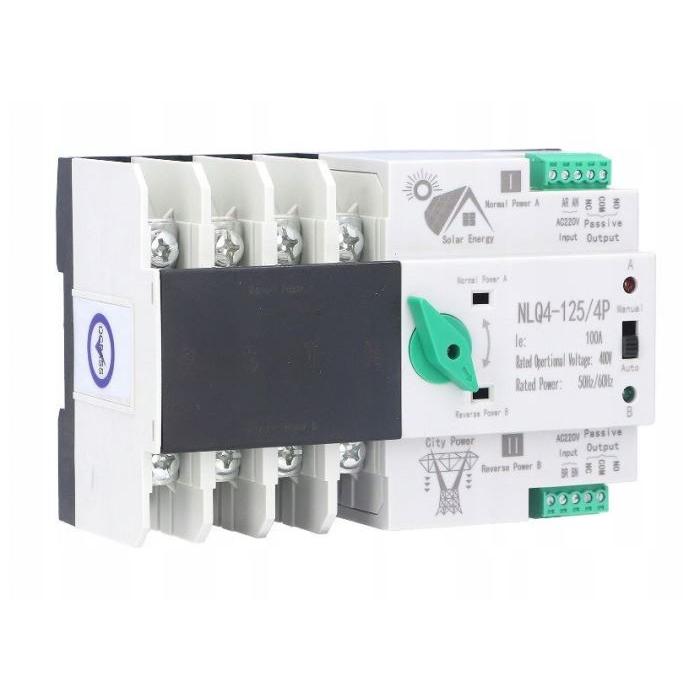

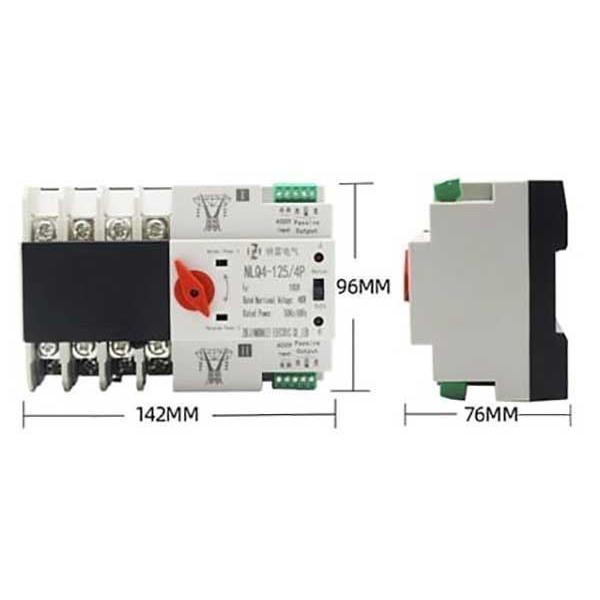

Automatický přepínač sítí NLQ4-125/4P, 400 V, 16 A, 4P

Automatický přepínač sítí určený pro fotovoltaické elektrárny a systémy s alternativním napájením. Zařízení automaticky přepíná mezi dvěma nezávislými zdroji napětí (např. síť a solární panely) na základě přítomnosti napětí na řídících vstupech.

Vlastnosti

• Silové kontakty: 4P (čtyřpólový), 400 V AC, 16 A
• Řídící vstupy: A (primární) a B (záložní) s vlastními kontakty (AR, AN, BR, BN)
• Manuální přepínač pro ruční ovládání kontaktů
• Automatické přepnutí při výpadku napětí na vstupu A
• Silové kontakty lze ovládat nezávisle na napětí na řídících vstupech
• Izolované ovládání — vhodné i pro spínání nižších napětí (12–24 V DC)

Princip fungování

Zařízení vyžaduje napětí na obou vstupech A i B pro správnou funkci. Vstup A je primární řídící vstup — pokud je zde přítomno síťové napětí, přepínač se automaticky přepne do polohy I (napájení A). Vstup B slouží jako podpůrný a zajišťuje energii pro přepnutí na záložní zdroj při výpadku sítě. Pokud dojde k výpadku napětí na vstupu A a vstup B zůstane aktivní, zařízení se automaticky přepne do polohy II (napájení B). Silové kontakty lze také ovládat ručně pomocí šoupátkového přepínače v poloze "manual" nebo když není napětí na vstupu B.

Využití

Typické aplikace zahrnují fotovoltaické elektrárny s připojením k síti a záložním zdrojem, systémy s více nezávislými zdroji energie (solární panely, baterie, síť), a obecně jakékoliv aplikace vyžadující automatické přepínání mezi dvěma zdroji napětí. Lze jej použít i pro řízení spotřebičů v závislosti na dostupnosti energie.

Technické parametry

Model

NLQ4-125/4P

Napětí silových kontaktů

400 V AC

Jmenovitý proud

16 A

Počet pólů

4P

Frekvence

50 Hz

Řídící vstupy

A (AR, AN), B (BR, BN)

Ovládání

automatické + ruční (šoupátkový přepínač)
