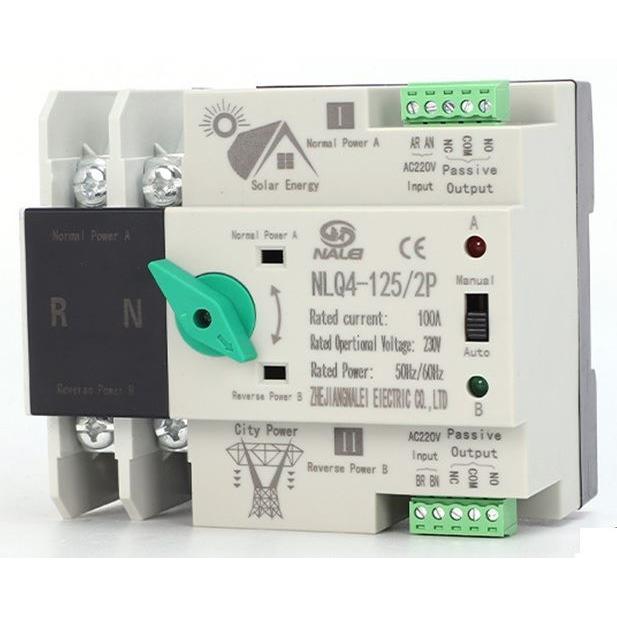

Automatický přepínač sítí určený pro fotovoltaické systémy a hybridní napájení. Zařízení automaticky přepíná mezi dvěma nezávislými zdroji napájení (např. síť a solární panely) na základě přítomnosti napětí na řídícím vstupu.
Princip fungování

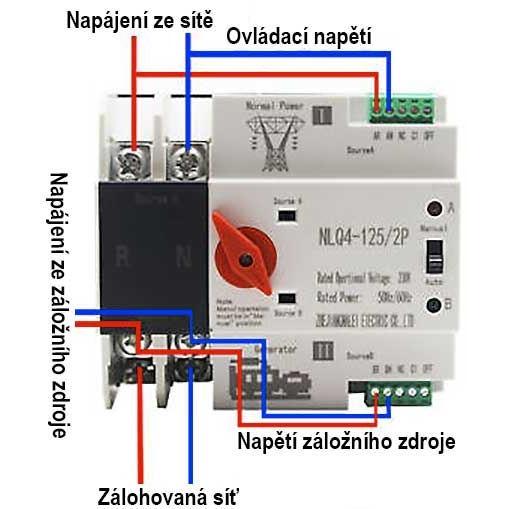

Přepínač obsahuje silové kontakty (2P) a dva nezávislé ovládací vstupy (A a B). Zařízení se automaticky přepne do polohy I (zdroj A), pokud je napětí přítomno na řídícím vstupu A a zároveň na podpůrném vstupu B. Při výpadku napětí na vstupu A se automaticky přepne do polohy II (zdroj B). Silové kontakty lze ovládat také manuálně pomocí šoupátkového přepínače v poloze "manual" nebo pokud na vstupu B chybí napětí.
Vlastnosti
- Počet pólů: 2P (dvoupólový)
- Silové kontakty: pasivní, nezávislé na napětí na vstupech
- Ovládací vstupy: A (řídící) a B (podpůrný)
- Manuální přepínač: ano, šoupátkový
- Galvanické oddělení: ovládací a silové obvody jsou odděleny
- Funkce nezávislá na přítomnosti napětí na silových kontaktech
Technické parametry

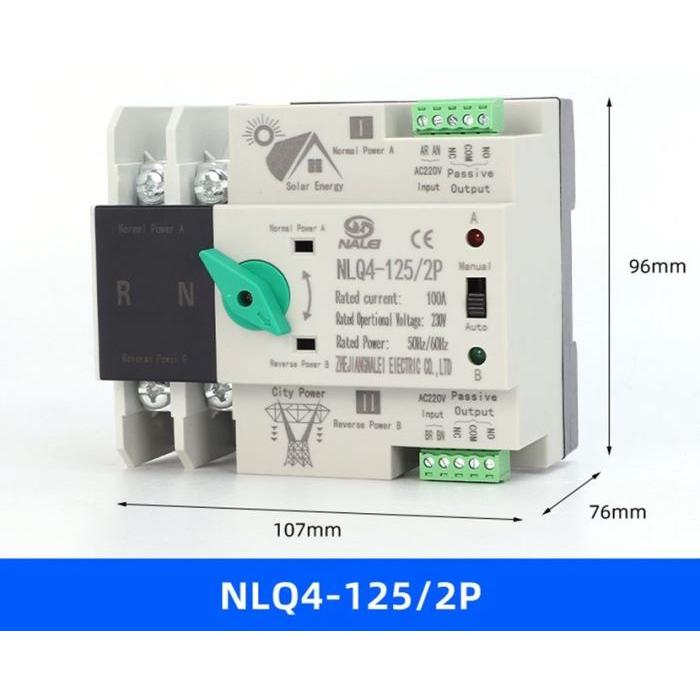

- Model
- NLQ4-125/2P
- Napájení ovládacích vstupů
- 230 V AC
- Frekvence
- 50 Hz
- Maximální proud silových kontaktů
- 32 A
- Napětí silových kontaktů
- 230 V AC (lze použít i pro DC 12–24 V)
- Počet pólů
- 2P
Aplikace
Zařízení je určeno především pro fotovoltaické elektrárny, kde automaticky přepíná mezi síťovým napájením a energií ze solárních panelů. Lze jej využít také pro připojování různých spotřebičů v závislosti na dostupnosti energie z více zdrojů. Silové kontakty lze provozovat izolovaně od ovládacího napětí, což umožňuje spínání nižších napětí (DC 12–24 V) bez vlivu na řídící funkci. Řídící vstup A lze ovládat externím zařízením, například sledovačem stavu baterie fotovoltaické elektrárny.
