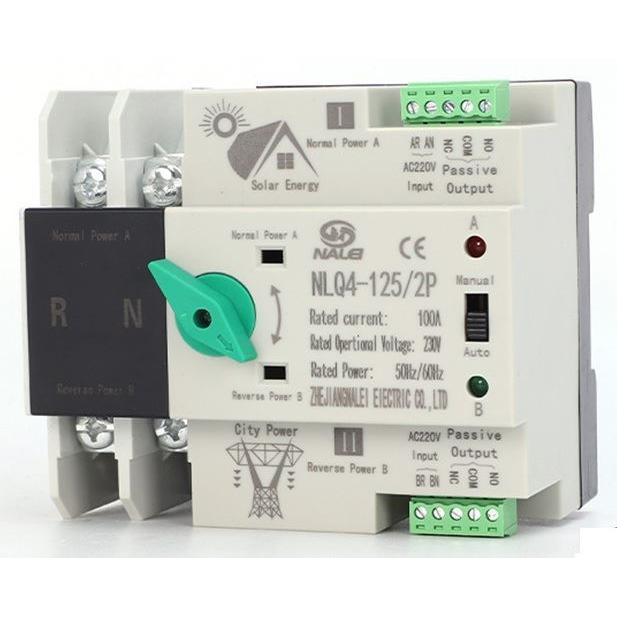

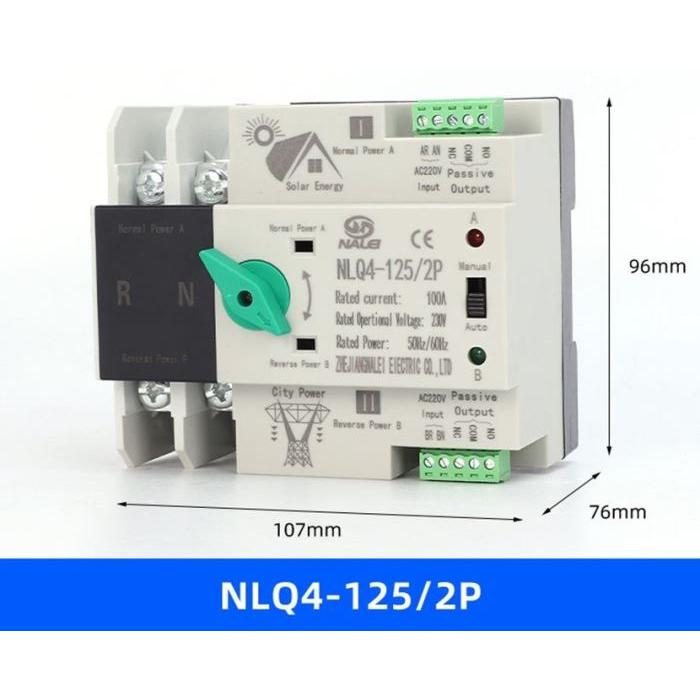

Automatický přepínač sítí NLQ4-125/2P, 230 V / 20 A, 2P

Automatický přepínač sítí určený pro fotovoltaické elektrárny a systémy s více zdroji energie. Zařízení automaticky přepíná mezi dvěma nezávislými napájecími zdroji (např. síť a solární panely) na základě přítomnosti napětí na řídícím vstupu.

Vlastnosti

• Silové kontakty: 2P (dvoupólové)
• Jmenovité napětí: 230 V AC
• Jmenovitý proud: 20 A
• Frekvence: 50 Hz
• Dva nezávislé ovládací vstupy (A a B) pro řízení přepínání
• Manuální přepínač pro ruční ovládání kontaktů
• Pasivní silové kontakty izolované od ovládacího napětí
• Kompaktní provedení v plastovém pouzdře

Princip fungování

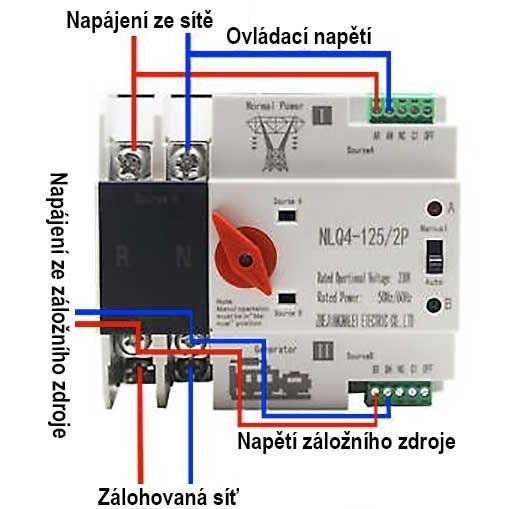

Zařízení vyžaduje ovládací napětí na obou vstupech (A a B). Vstup A je primární řídící vstup — při přítomnosti napětí se zařízení automaticky přepne do polohy I (zdroj A). Vstup B slouží jako podpůrný vstup zajišťující energii pro přepnutí při výpadku primárního zdroje. Při výpadku napětí na vstupu A se zařízení automaticky přepne do polohy II (zdroj B). Silové kontakty lze ovládat také ručně pomocí šoupátkového přepínače v poloze "manual" nebo pokud na vstupu B chybí napětí.

Využití

Typické aplikace zahrnují fotovoltaické elektrárny s připojením k síti, hybridní energetické systémy se solárními panely a bateriovým úložištěm, nebo obecně jakékoliv aplikace vyžadující automatické přepínání mezi dvěma nezávislými zdroji energie. Zařízení lze použít také pro spínání nižších napětí (12–24 V DC) na silových kontaktech, přičemž ovládání zůstane na 230 V AC. Oba vstupy (A a B) mohou být napájeny z jedné sítě, pokud je to z hlediska aplikace vhodné.

Technické parametry

Model

NLQ4-125/2P

Napětí ovládacích vstupů

230 V AC

Napětí silových kontaktů

230 V AC (izolované od ovládání)

Jmenovitý proud

20 A

Počet pólů

2P

Frekvence

50 Hz

Ovládací vstupy

A (AR, AN), B (BR, BN)

Typ přepínání

automatické + manuální
