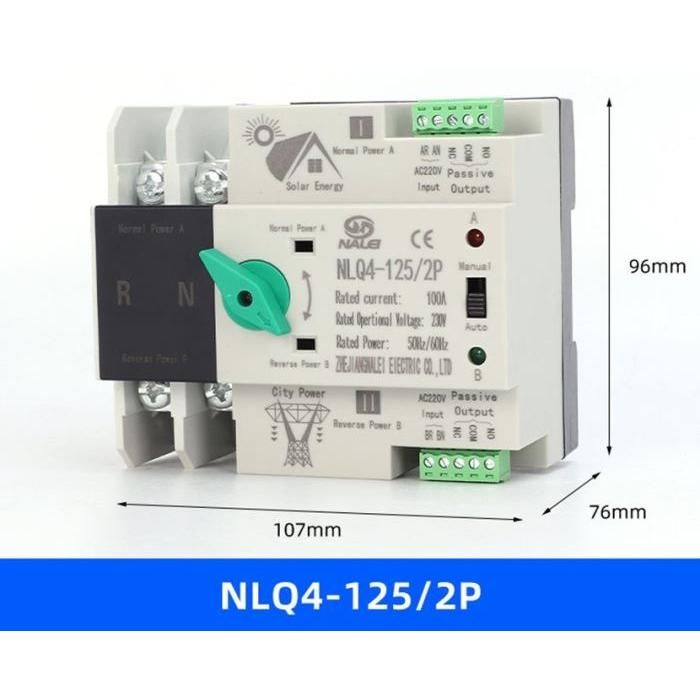

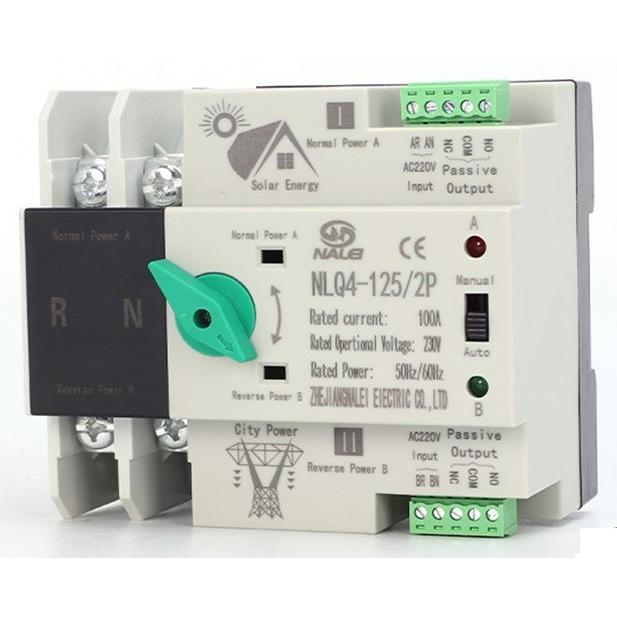

Automatický přepínač sítí NLQ4-125/2P, 230 V / 16 A, 2P

Automatický přepínač sítí určený pro fotovoltaické elektrárny a systémy s více zdroji energie. Zařízení automaticky přepíná mezi dvěma nezávislými síťovými vstupy (A a B) na základě přítomnosti napětí a zajišťuje bezpečné přepnutí bez přerušení napájení kritických zařízení.

Vlastnosti

• Dvoupólový přepínač (2P) se silovými kontakty
• Napájení: 230 V AC
• Jmenovitý proud: 16 A
• Dva nezávislé ovládací vstupy (A a B) s vlastními kontrolními kontakty
• Manuální přepínač pro ruční ovládání v režimu "manual"
• Funkce nezávislá na napětí na silových kontaktech — lze spínat DC 12–24 V
• Galvanicky oddělené vstupy A a B

Princip fungování

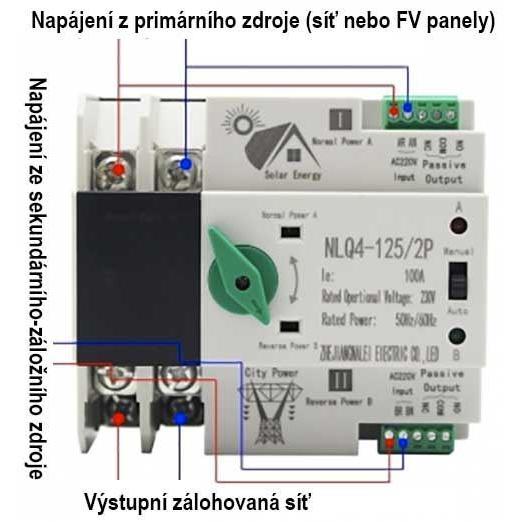

Zařízení vyžaduje ovládací napětí na obou vstupech (A i B) pro správnou funkci. Vstup A je primární řídící vstup — při přítomnosti napětí se zařízení automaticky přepne do polohy I (napájení ze zdroje A). Vstup B slouží jako podpůrný zdroj pro energii přepnutí. Při výpadku napětí na vstupu A se zařízení automaticky přepne do polohy II (napájení ze zdroje B). Silové kontakty lze ovládat také manuálně pomocí šoupátkového přepínače, a to i bez ovládacího napětí.

Využití

Typické aplikace zahrnují fotovoltaické elektrárny s bateriovým úložištěm, hybridní energetické systémy a záložní napájení. Přepínač umožňuje automatické přepínání mezi síťovým napájením a alternativními zdroji (solární panely, baterie, dieselgenerátor) bez ručního zásahu. Lze jej také použít pro připojování různých spotřebičů v závislosti na dostupnosti energie.

Technické parametry

Model

NLQ4-125/2P

Počet pólů

2P

Jmenovité napětí

230 V AC

Jmenovitý proud

16 A

Frekvence

50 Hz

Ovládací vstupy

A (AR, AN), B (BR, BN)

Spínané napětí

230 V AC nebo 12–24 V DC (izolovaně)

Ovládání

automatické + manuální (šoupátkový přepínač)
