Kód: c_2476385

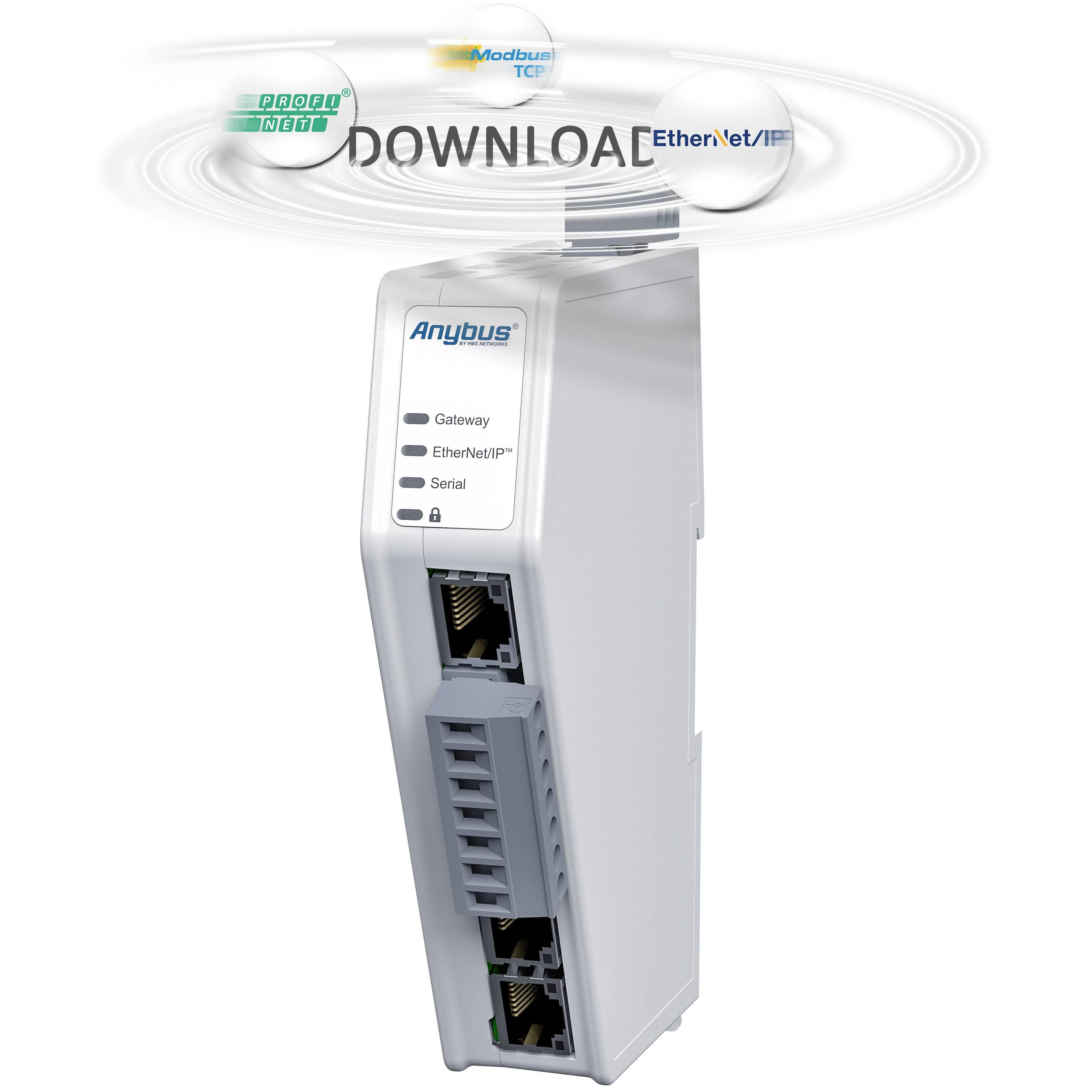

Modbus RTU Master - průmyslový Ethernet
S komunitou Anybus můžete sériová zařízení (RS-232/485) integrovat do sítě Ethernet/IP, Modbus TCP nebo PROFINET. K tomu nejsou nutné žádné změny na sériovém zařízení.
Převodník protokolů může přenášet velké objemy dat, díky Drag & Drop povrch webu lze jednoduše nastavit a je založen na osvědčené technologii AnyBUS.
KONVERTUJE TÉMĚŘ KAŽDÝ SÉRIOVÝ PROTOKOL
Communicator může téměř každý sériový protokol konvertovat, např. protokoly Master/Slave jako Modbus RTU, ale také protokoly Query/Response specifické pro výrobce nebo Produce/Conume.
TYPICKÉ SÉRIOVÉ APLIKACE
Měnič frekvence, senzory, aktory, ovládací terminály, čtečka čárových kódů, RFID čtečka nebo průmyslové váhy.
FUNKCE A VÝHODY
Přenos až 1 500 bajtů v obou směrech
Volitelná průmyslová ethernetová síť (Ethernet/IP, Modbus TCP nebo PROFINET)
Drag & Drop konfigurační rozhraní na bázi webu
Průmyslový teplotní rozsah od -25 do +70 °C.
Osvědčená technologie Anybus: Síťový procesor NP40
Bezpečnostní čip, bezpečnostní spínač a bezpečné vysouvání (Secure Boot)
Přenos až 1.500 dat bajtů
Trend směřuje k tomu, že se bude přenášet stále více údajů. Proto je Anybus communicator určen pro přenos velkého množství dat. Může odesílat 1.500 bajtů do dat pro vyšší SPS a přijímat 1.500 bajtů dat od PLC. V závislosti na vyšší průmyslové síti může být přenášeno celkem až 3.000 bajtů. Díky podpoře až 150 příkazů Modbus lze bez problémů zpracovat i komplexní konfigurace s více uzly.
Drag- a porop-wbott
Konfigurace konvertoru protokolů je pomocí grafického webového rozhraní velmi rychlá. Nevyžaduje instalaci dodatečného softwaru. Otevřete si svůj preferovaný webový prohlížeč a pusťte se do toho.
Průmyslový teplotní rozsah
Průmyslový rozsah provozních teplot od -25 do +70 °C zajišťuje, že komunikujte i za náročných podmínek.
Osvědčená technologie NP40
Communicator je založen na Anybus NP40 síťovém procesoru. NP40 se používá v mnoha vestavěných aplikacích po celém světě a je odvětvové referenční kritérium pro spolehlivou průmyslovou komunikaci.
Bezpečnostní spínač
I v případě nerozumných bezpečnostních opatření zůstává hlavním důvodem porušování bezpečnostních požadavků lidské selhání. Proto má Communicator bezpečnostní spínač, který blokuje konfiguraci a brání přístupu k konfiguračnímu rozhraní. Po dokončení konfigurace se bezpečnostní vypínač jednoduše zasune do blokovací polohy. Následně se rozsvítí LED visací zámek na communicátoru.
Bezpečnostní čip a bezpečné vysouvání
Pro současné i budoucí bezpečnostní výzvy je Communicator vybaven nejnovějším bezpečnostním šipkou Anybus. „Secure Boot“ – bezpečná jízda – zajišťuje, že firmware nebyl manipulován.
Konfigurační připojení Ethernet
Díky ethernetovému portu konfigurační kabel není potřeba. Také připojení k konvertoru protokolů lze snadno vytvořit, např. pro sledování provozu sítě.
Optimalizováno pro montáž na DIN lištu
Díky úzkému tvaru, dopředu směřujícím síťovým konektorům a šroubům sériového připojení kabelů je možné communicator rychle a jednoduše nainstalovat a připojit.
Diagnostika
Pokud otevřete povrch komunikace, ihned vidíte stav připojení PROFINET a sériového připojení. Můžete také sledovat stav jednotlivých sériových uzlů. Pro účely analýzy se sériová strana i události zaprotokolují.
Tento text byl přeložen strojově.
Parametry
Rozměry: (š x v) 27 mm x 144 mm
Odběr proudu (max.): 400 mA
Vnější výška: 144 mm
Vnější šířka: 27 mm
Rozhraní (Advantech): RS-485 · RS232 · Modbus-RTU · Průmyslový Ethernet · Modbus-TCP
Číslo výrobce: ABC3090
Typ (výrobce): ABC3090
Provozní teplota (max.): 70 °C
Rozhraní: Ethernet/IP, Modbus-TCP nebo PROFINET-IO
Odběr proudu: 160 mA
Provozní teplota (min.): -20 °C
Provozní napětí (text): 12-30 VDC
Provozní teplota (rozsah): -20 do 70 °C
Typ obalu: Obal neobsahující plasty
Kategorie produktu: sériový převodník
Obsah dodávky
PŘÍSLUŠENSTVÍ:
Návod na rychlé spuštění
Šroubová svorka 7-pólová
3-pólový napájecí konektor
Konfigurační software je ke stažení
- (síťový adaptér není součástí dodávky)
EAN: 2050007262374
