Kód: et_1070

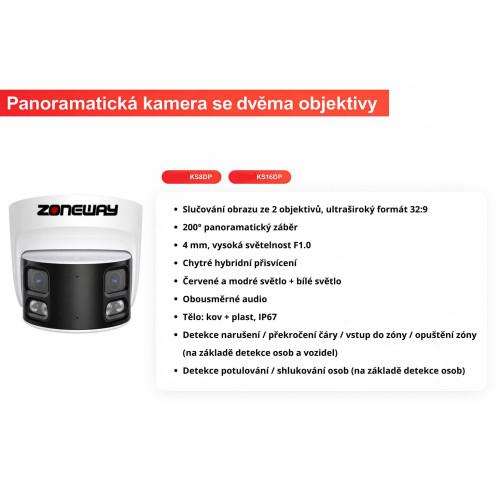

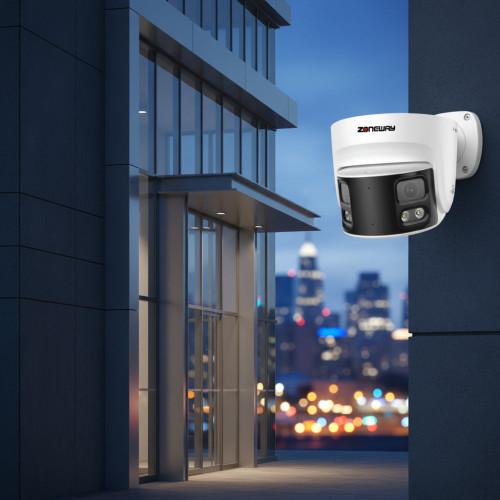

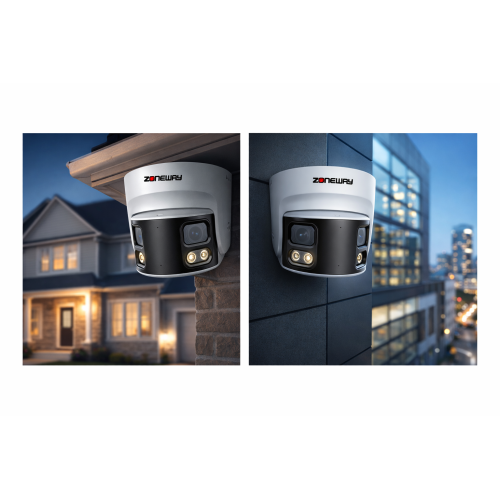

ZONEWAY KS8DP je panoramatická IP kamera 8 Mpx se dvěma objektivy a záběrem 200° vodorovně (226° diagonálně), která pracuje při 30 snímcích za sekundu, vidí barevně do 0,005 lx a venku snese −30 °C i +60 °C. Je určená pro dvory, parkoviště, vjezdy a dlouhé fasády, kde by jedna běžná kamera nestačila. Napájí se přes PoE, má krytí IP67 a AI detekci osob a vozidel. Proč 8 Mpx ve formátu 32:9 a 30 snímků za sekundu Kamera skládá obraz ze dvou modulů 4 Mpx do jednoho širokého pohledu 5120 × 1440. Plynulých 30 snímků/s zachytí rychleji projíždějící auto nebo běžícího člověka bez trhání a menší datový tok šetří místo v rekordéru i na kartě. Vedlejší stream 1920 × 540 slouží pro mobil. Úhel 200° a co se do záběru vejde Dva objektivy 4 mm se světelností F1.0 pokryjí 200° vodorovně, 226° diagonálně a 61° svisle. Z rohu budovy tak uvidíte obě strany fasády, z čela haly celý dvůr. Obraz zůstává v jednom souvislém pohledu, takže při hledání v záznamu nepřepínáte mezi dvěma kamerami. Světlo pro noc: 4 IR a 4 teplé LED Snímač 1/1,8 Sony STARVIS2 drží barevný obraz už od 0,005 lx. Ve tmě kamera rozsvítí teplé bílé LED a ukáže barvy do 50 m, nebo použije IR LED se stejným dosahem a přepne na černobílý obraz bez viditelného světla. Režim přísvitu volíte inteligentní, ruční nebo časovaný. Chytré detekce osob a vozidel Analýzu počítá procesor Rockchip RV1126 (2,0 TOPS) přímo v kameře. Detekce vniknutí, překročení čáry, vstupu a opuštění oblasti reagují jen na lidi a vozidla. Dál kamera hlídá zdržování a shromažďování osob, počítá průchody přes čáru, rozpozná registrační značky a neoprávněné parkování, opuštěný nebo odnesený předmět a tepelnou mapu pohybu. Na událost odpoví záznamem, snímkem, push zprávou nebo odstrašením: červeno-modré blikání a zvuková výstraha. Mikrofon a reproduktor umožní na narušitele promluvit a alarmový vstup a výstup propojí kameru s čidlem nebo sirénou. Mráz i horko: −30 až +60 °C a IP67 Kryt z kovu a plastu s krytím IP67 odolá prachu a dešti a rozsah −30 °C až +60 °C pokryje zimu na horách i letní slunce na jižní stěně. Napájení zajistí PoE IEEE 802.3af po jednom kabelu, nebo zdroj 12 V DC (950 mA). Úpravy obrazu a hlídání kamery Na vjezdu s auty pomůže HLC, které ztlumí světlomety a ponechá čitelné okolí. Postavu ve dveřích proti světlé obloze zvýrazní BLC, v mlze a za deště přidá kontrast Defog. Pro vybraný výřez, třeba bránu, nastavíte oblast zájmu ROI s vyšší kvalitou. Zkreslení širokoúhlých objektivů kamera opravuje sama a nepřetržitě. Proti sabotáži slouží detekce zakrytí kamery a detekce změny scény: pokud někdo objektiv přelepí, postříká barvou nebo kameru otočí, přijde upozornění. Potlačení blikání odstraní pruhy v obraze pod zářivkami a LED osvětlením v hale. Postup instalace na stěnu nebo pod strop Podle přiložené šablony vyvrtejte otvory na stěně nebo pod stropem. Síťový kabel provlečte gumovou průchodkou a konektor RJ-45 utěsněte. Kameru připevněte hmoždinkami a šrouby z balení. Imbusovým klíčem nastavte sklon modulu tak, aby horní okraj obrazu nebyl jen obloha. Připojte kameru ke switchi s PoE 802.3af; kabel UTP mezi switchem a kamerou smí mít nejvýš 100 m. V aplikaci V247 nebo v rekordéru nastavte oblasti a čáry AI detekcí podle skutečné scény. Rekordér, NAS nebo jen karta Díky ONVIF 24.12 (Profile S, T, G, M) se KS8DP připojí k rekordérům ZONEWAY, ale i k rekordérům HIKVISION a DAHUA, a přes ONVIF nebo RTSP k Synology Surveillance Station, Blue Iris a Milestone XProtect. Pro chytrou domácnost je cesta do Home Assistant, Loxone nebo Fibaro. Bez rekordéru nahrává na microSD do 512 GB. Pozor: rekordér musí podporovat rozlišení 5120 × 1440. U starších rekordérů to ověřte v jejich parametrech, jinak nahrají jen vedlejší stream. Firmy ocení HTTPS, 802.1X, SNMP a QoS, menu kamery je k dispozici i v češtině. Identická hardwarová varianta je vedena jako NDAA compliant. Tři kvality obrazu a úspora místa Do rekordéru nebo na kartu jde hlavní stream 5120 × 1440 při 30 snímcích/s, do mobilu vedlejší 1920 × 540, který šetří mobilní data. Pro archiv volte H.265+: proti H.264 zabere stejné video méně místa a karta nebo disk vydrží déle. Pro starší systémy kamera nabízí i H.265, H.264+, H.264 a MJPEG a zvuk kóduje v G.711A/U, AAC nebo MP2L2. Automatická závěrka v rozsahu 1/3 až 1/100 000 s udrží ostrý obraz projíždějícího auta ve dne a odstup signálu od šumu 60 dB omezí zrnění v šeru. Alarmový vstup a výstup: co na ně připojit Na alarmový vstup připojíte čidlo s beznapěťovým kontaktem, například magnetický kontakt branky nebo pohybové čidlo. Jeho sepnutí spustí záznam a upozornění stejně jako AI událost. Alarmový výstup při narušení zóny sepne sirénu nebo relé venkovního osvětlení. Detekce zvuku reaguje na hlasitý hluk ve scéně a obousměrný zvuk dovolí ostrahu na dálku na místě vyřešit hlasem. Rekordér, switch a disk do sestavy KS8DP nahraje v plném rozlišení každý rekordér, který přijme kamery 8 Mpx ve formátu 5120 × 1440; rekordér ZONEWAY NVR3632 zvládá kamery až 16 Mpx. Napájení přes PoE dodá samostatný switch, protože rekordéry ZONEWAY vestavěné PoE záměrně nemají: vadný switch se vymění za pár minut a záznam běží dál. Switch 8+1 pro osm kamer má mít rozpočet PoE aspoň 110 W. Soukromí sousedů a provozní řád U bytového domu, SVJ nebo firmy zakryjte maskováním až 3 obdélníkové zóny, například okna protějšího domu nebo sousední pozemek. Dobu uchování záznamu nastavte v rekordéru na tolik dní, kolik určuje váš provozní řád kamerového systému, a přístup do aplikace V247 dejte jen pověřeným osobám. Šifrovaný přístup HTTPS a ověření 802.1X v síti firmy omezí přístup ke kameře zvenčí. Specifikace KS8DP v plném rozsahu Kamera Obrazový snímač 1/1,8 SONY STARVIS2 CMOS se zadním osvitem Rozlišení 8 MPx Efektivní počet pixelů 2704 (H) × 1540 (V) × 2 Komprese videa H.264 / H.264+ / H.265 / H.265+ / MJPEG Komprese zvuku G.711A/U, AAC, MP2L2 TV systém PAL / NTSC Elektronická závěrka Automaticky: 1/3 až 1/100 000 s Minimální osvětlení Barevně: 0,005 lx při F1.0 a zapnutém AGC; 0 lx s teplým bílým světlem; černobíle: 0 lx s IR přísvitem Odstup signálu od šumu 60 dB Systém skenování Progresivní Výstup videa Síťový Tlačítko Reset Ano Objektiv Ohnisková vzdálenost a zorné pole 4 mm; horizontální zorné pole 200°, diagonální zorné pole 226°, vertikální zorné pole 61° Typ objektivu Pevný objektiv, 4 mm Ostření Pevné Světelnost F1.0 Rozlišení objektivu 4 MPx Noční vidění Přísvit 4× IR LED; 4× teplé bílé LED Dosah přísvitu IR 50 m; teplé bílé světlo 50 m Řízení přísvitu Automatické Zapnutí přísvitu Inteligentní, manuální a časovaný režim Síť Ethernet RJ-45 (10/100Base-T) Bezdrátové připojení Není k dispozici (N/A) Síťové protokoly TCP/IP, IPv4/v6, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTMP, RTCP, PPPoE, NTP, SMTP, UDP, SNMP, QoS, 802.1X ONVIF ONVIF 24.12 (Profile S/T/G/M) P2P Ano PoE Integrované, IEEE 802.3af Zpoždění videa 300 ms v místní síti LAN Hlavní stream 1 5120 × 1440 při 30 fps Hlavní stream 2 Není k dispozici (N/A) Hlavní stream 3 Není k dispozici (N/A) Vedlejší stream 1 1920 × 540 při 30 fps Vedlejší stream 2 Není k dispozici (N/A) Vedlejší stream 3 Není k dispozici (N/A) Třetí stream Není k dispozici (N/A) Webové prohlížeče Microsoft Edge, Internet Explorer 11, Google Chrome, Firefox, Safari pro macOS Mobilní zařízení iPhone, Android Funkce AI Inteligentní analýza Detekce vniknutí; překročení linie; vstupu do oblasti; opuštění oblasti; počítání překročení linie (na základě detekce osob a vozidel); detekce zdržování; shromažďování osob (na základě detekce osob); detekce pohybu osob a vozidel; neoprávněné parkování (na základě tvaru vozidla a registrační značky); detekce registračních značek; detekce opuštěného předmětu; detekce odstraněného předmětu; tepelná mapa Funkce kamery Den / noc Barevný / černobílý režim (IR-CUT) Nastavení obrazu Sytost, jas, kontrast, ostrost, 3D redukce šumu, vyvážení bílé, potlačení blikání, detekce zakrytí kamery, HLC, korekce zkreslení (ve výchozím nastavení aktivní, bez možnosti konfigurace), detekce změny scény Plnobarevné snímání Ano Koridorový režim Není k dispozici (N/A) Odstranění mlhy (Defog) Ano ROI – oblast zájmu Ano BLC – kompenzace protisvětla Ano WDR – široký dynamický rozsah Není podporováno Detekce pohybu Ano; lze aktivovat detekci pouze podle pohybu osob Maskování soukromí 3 obdélníkové zóny Režim záznamu NVR / CMS / webové rozhraní Jazyky rozhraní Zjednodušená čínština, tradiční čínština, angličtina, korejština, polština, francouzština, japonština, španělština, portugalština, italština, hebrejština, ukrajinština, arabština, vietnamština, thajština, maďarština, čeština Rozhraní Zvuk Vestavěný mikrofon a vestavěný reproduktor Audio I/O Obousměrný zvuk Detekce zvuku Ano Alarm Alarmový vstup a výstup Slot pro paměťovou kartu Externí slot pro microSD kartu, max. 512 GB RS485 Není k dispozici (N/A) Obecné Kryt Kov a plast, IP67 Držák odolný proti přeříznutí Ne IR-CUT filtr Ano Provozní teplota −30 °C až +60 °C, relativní vlhkost max. 95 % Skladovací teplota −30 °C až +60 °C, relativní vlhkost max. 95 % Napájení 12 V DC ±10 %, 950 mA Rozměry Ø 152 × 156,28 mm Hmotnost netto / brutto Přibližně 1188 g / 1463 g Software, návody a ke stažení Kameru sledujete bez poplatku ve dvou českých aplikacích. Pro telefony a tablety s Androidem a iOS slouží V247, pro počítače s Windows a macOS program iVMS320. Mobilní aplikace V247 živý obraz ve dvou kvalitách streamu, přehrávání, vyhledávání a zálohování záznamů, upozornění na události, ukládání snímků a výřezů záznamu do telefonu, základní nastavení kamer a rekordérů, poslech a obousměrný hovor u zařízení, která ho podporují. Připojení funguje přes veřejnou IP adresu, přes P2P podle sériového čísla bez veřejné IP nebo přihlášením k účtu V247, odkud se zařízení načtou i do dalšího telefonu. V247 nahrazuje dřívější aplikaci BITVISION, kterou ještě uvádějí starší návody; pro novou instalaci zvolte V247. PC program iVMS320 iVMS320 pro Windows a macOS spojí víc kamer a rekordérů ZONEWAY do jednoho dohledového pracoviště: živý obraz, přehrávání, archivace a správa zařízení. Webové rozhraní Základní nastavení a živý obraz zvládne i podporovaný webový prohlížeč, bez instalace programu. Technický list kamery od výrobce je v PDF. Technický list ZONEWAY KS8DP (PDF) Výpočetní platforma, záznam a certifikace Linux 3.0, vyhledávání záznamů podle kalendáře, pohybu, alarmu a AI událostí a výrobcem uváděná připravenost na GDPR, NDAA a NIS2 shrnuje tabulka: Technologie IP AI procesor Rockchip RV1126, 4 jádra, výkon neuronové jednotky 2,0 TOPS Operační systém Linux 3.0 Certifikace a připravenost GDPR, NDAA, NIS2 ready, ISO, EMC, FCC, CE, RoHS Vlastnosti Aktivní odstrašení ADS, umělá inteligence AI, noční vidění, panoramatický obraz, venkovní provedení, záznam na kartu, napájení PoE a alarmový výstup Vyhledávání záznamu Podle kalendáře, detekce pohybu, alarmu a AI funkcí Funkce přehrávání Přehrát, pauza, posun vpřed a vzad, rychlé a zpomalené přehrávání Zálohování LAN a aplikace Režim záznamu Manuální, podle kalendáře, detekcí pohybu, AI událostí nebo alarmem Úložiště dat microSD / microSDHC / microSDXC / TF, maximálně 512 GB Primární stream 5120 × 1440 při 30 fps Sekundární stream 1920 × 540 při 30 fps Webové prohlížeče Živý náhled s doplňkem: Internet Explorer 10+; bez doplňku: Chrome 57.0+ a Firefox 52.0+; Local Service: Chrome 57.0+ a Firefox 52.0+ Software iVMS320 pro Windows/macOS; V247 pro iOS/Android (novější náhrada aplikace BitVision) Jazyky rozhraní Angličtina, bulharština, polština, arabština, němčina, ruština, francouzština, korejština, portugalština, japonština, turečtina, španělština, hebrejština, italština, nizozemština, čeština a vietnamština (dostupnost se může lišit podle verze firmwaru) Kde se KS8DP uplatní Rychlejších 30 snímků za sekundu a vyšší citlivost ve tmě předurčují KS8DP pro scény s pohybem a slabým osvětlením: průjezdy, vjezdy a závory, kde projíždějí auta, dvory u výrobních a skladových hal s rampami, dlouhé fasády bytových domů a SVJ, sledované z rohu budovy, parkoviště u obchodů a firem, horské chaty a objekty se silným mrazem díky rozsahu až −30 °C. Výbava KS8DP shrnutá na jednom místě 8 Mpx ve formátu 32:9, 5120 × 1440 při 30 snímcích/s, 200° vodorovně, 226° diagonálně, 61° svisle, STARVIS2 1/1,8 , F1.0, barva od 0,005 lx, přísvit IR i teplým světlem do 50 m, AI detekce, registrační značky, odstrašení světlem a zvukem, PoE 802.3af, microSD 512 GB, IP67, −30 až +60 °C. V krabici najdete kameru ZONEWAY KS8DP, montážní šablonu, sadu hmoždinek a šroubů, imbusový klíč, gumovou průchodku na síťový kabel, stručný český návod. Karta microSD, PoE switch ani napájecí zdroj 12 V v balení nejsou, vyberte je podle sestavy. Dotazy k panoramatické kameře KS8DP Půjde kamera do aplikace V247 i bez rekordéru? Ano. Kameru přidáte do V247 samostatně podle sériového čísla přes P2P a záznam se ukládá na kartu microSD v kameře. Jak je kamera velká a těžká? Kulaté tělo má průměr 152 mm a výšku 156,28 mm a váží přibližně 1188 g, s obalem 1463 g. Pro montáž na stěnu i strop stačí přiložená šablona a hmoždinky. Bude obraz v noci barevný? Ano, když necháte svítit teplé bílé LED: barvy zůstanou do 50 m. Bez viditelného světla kamera použije IR LED a obraz je černobílý. Spolupracuje KS8DP s rekordérem DAHUA? Ano, přes ONVIF jako ostatní kamery ZONEWAY. Přes ONVIF jde obraz, záznam a detekce pohybu, chytré AI funkce se nastavují v kameře. Jak daleko od switche může kamera být? Kabel UTP mezi switchem s PoE a kamerou smí podle standardu Ethernet měřit nejvýš 100 m. Na delší vzdálenost je potřeba další switch nebo prodlužovač PoE. Jsou to dva obrazy, nebo jeden? Jeden. Kamera obraz z obou objektivů spojí do souvislého panoramatu 32:9 a rekordér ho nahrává jako jeden kanál. Jaký je rozdíl mezi KS8DP a KS16DP? KS8DP má 8 Mpx při 30 snímcích/s, citlivost 0,005 lx a provozní rozsah −30 až +60 °C. Sesterská KS16DP nabízí 16 Mpx při 20 snímcích/s pro větší detail na velké ploše. Stačí PoE switch s 802.3af? Ano. Kamera odebírá při 12 V nejvýš 950 mA a napájení PoE IEEE 802.3af na portu jí stačí. Čte kamera registrační značky aut? Ano. Má detekci registračních značek a hlídání neoprávněného parkování podle značky a tvaru vozidla. Čitelnost značky závisí na vzdálenosti, úhlu pohledu a osvětlení vjezdu. V jakém prohlížeči kameru nastavím? Podle výrobce v Microsoft Edge, Google Chrome, Firefoxu nebo v Safari pro macOS, bez instalace dalšího programu. Lze kameru napájet ze zdroje místo PoE? Ano, ze stabilizovaného zdroje 12 V DC ± 10 % s proudem aspoň 950 mA. Uvidím obraz v telefonu bez veřejné IP adresy? Ano, přes P2P v aplikaci V247 podle sériového čísla kamery nebo rekordéru. Videoukázka – panoramatická kamera ZONEWAY KS8DP: vybalení a funkce Videoukázka – ZONEWAY KS8DP: panoramatický obraz 32:9 a chytrá detekce Další videa k řadě panoramatických kamer Popis zpracoval specialista – elektrotechnik.
