Kód: et_0628w

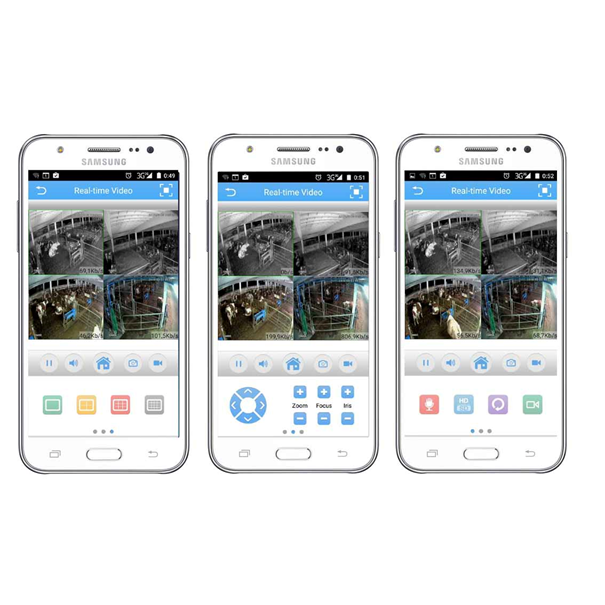

Kamerový set EONBOOM VR4+4W – 8 kamer 5 MPx se zoomem a rekordérem ZONEWAY XVR2108 Kamerový set EONBOOM VR4+4W je kompletní AHD kamerový systém s nahráváním pro rodinný dům, chatu, chalupu, sklad nebo prodejnu: 4 bílé dome a 4 bullet venkovní kamery 5 MPx se snímačem CMOS 1/2,5 , varifokálním objektivem 2,8–12 mm a výkonným IR přísvitem (dome 30 m, bullet 40 m), hybridní rekordér ZONEWAY XVR2108 s českým menu, kabeláž a napájecí zdroje. Záznam sledujete i v mobilu přes aplikaci V247 nebo BitVision – bez veřejné IP adresy. Kamery použité v setu (5MPx snímač, WDR a 3D redukce šumu) poskytují velice kvalitní obraz i ve velmi nepříznivých a nestandardních světelných podmínkách. 8kanálová kamerová CCTV souprava je určena zákazníkům, kteří chtějí jednoduchou montáž a rychlý nákup celé sestavy za příznivou cenu. Set zahrnuje digitální hybridní videorekordér XVR s kompresí H.265+, 8 venkovních IR kamer, 8 propojovacích kabelů po 20 m (koax + napájení) s konektory, centrální napájecí zdroj s rozbočovači a USB myš. Rekordér se připojuje do sítě LAN, podporuje vzdálený dohled, ovládání i přehrávání přes P2P, protokol ONVIF pro IP kamery a AI detekci osob; pro PC je k dispozici software iVMS320. Hlavní výhody kamerového setu 8 venkovních kamer 5 MPx – 4× bílá dome a 4× bullet, varifokální objektiv 2,8–12 mm, IR přísvit až 30 m (dome) / 40 m (bullet), krytí IP66. Hybridní rekordér ZONEWAY XVR2108 – 8× BNC pro kamery AHD/TVI/CVI a navíc až 4 IP kamery. Kompletní kabeláž 8× 20 m (koax + napájení) s konektory a napájecí zdroj s rozbočovači pro kamery. HDMI až 4K + VGA – obraz na televizi i monitoru. H.265+ – delší záznam na stejný disk, 1× SATA disk do 8 TB. AI detekce osob a 4 alarmové vstupy – méně planých poplachů, napojení čidel. Mobilní aplikace V247 / BitVision a PC software iVMS320 – P2P bez veřejné IP adresy. České menu rekordéru (rozhraní 6.0). Rekordér ZONEWAY XVR2108 – hybridní XVR pro AHD, TVI, CVI i IP kamery Srdcem setu je hybridní rekordér ZONEWAY XVR2108 (XVR) s 8 vstupy BNC pro analogové HD kamery AHD, HD-TVI (2.0 i 3.0), HD-CVI i klasické analogové kamery (960H/CVBS). Vedle 8 kamer ze setu k němu po síti připojíte ještě 4 IP kamery až 8 MPx (ONVIF), takže systém později rozšíříte bez výměny rekordéru. Obraz posílá na televizi nebo monitor přes HDMI až ve 4K (3840 × 2160) a přes VGA, nahrává s kompresí H.265+ na jeden SATA disk do 8 TB a k síti se připojuje kabelem (LAN 10/100 Mb/s). Kolik kamer rekordér nahraje Kombinaci analogových a IP kamer zvolíte v menu rekordéru podle toho, jaké kamery připojíte: Režim Analogové kamery (AHD/TVI/CVI) IP kamery (max. 8 MPx) Výchozí (8 kamer ze setu) 8 4 Hybridní 6 / 4 / 2 8 / 10 / 12 Čistě IP 0 16 (celkový příchozí tok do 80 Mb/s) Jak plynule rekordér nahrává kamery ze setu Kamery v setu mají rozlišení 5 MPx (2592 × 1944). Při 8 připojených analogových kamerách je rekordér XVR2108 nahrává (PAL) rychlostí 6 snímků/s v plném rozlišení 5 MPx, v úsporném režimu 5MP Lite 10 sn./s. Pokud je pro vás důležitější plynulost, přepněte kamery v jejich menu na 4 MPx – rekordér je pak nahraje 8 sn./s (4MP Lite 15 sn./s) – případně do analogového režimu CVBS 960H, který rekordér nahrává plynulými 25 sn./s. Praktický tip: na místa, kde potřebujete hlavně rozpoznat detail (vstup, vjezd), ponechte 5 MPx; kde je důležitý plynulý pohyb, zvolte nižší rozlišení nebo režim Lite. Pro vysoké rozlišení i plynulost zároveň doplňte k setu IP kameru – rekordér nahrává IP kamery rychlostí 25 sn./s i v 8 MPx. AI detekce osob, detekce pohybu a alarmové vstupy Rekordér XVR2108 umí AI detekci osob – rozliší v obraze postavu člověka, takže vás méně často obtěžují plané poplachy například od pohybu stromů nebo světel. Klasická detekce pohybu hlídá až 12 kanálů (8 analogových + 4 IP). Na událost může rekordér reagovat: záznamem události na disk e-mailem se snímkem na zadanou adresu hláškou na obrazovce zvukovým signálem (bzučák rekordéru) push notifikací do mobilu při detekci pohybu Pro propojení se zabezpečením má rekordér 4 drátové alarmové vstupy pro čidla (např. PIR, magnetické kontakty) a 1 alarmový výstup, např. pro sirénu nebo vstup zabezpečovacího systému. Ovládání kamer po koaxu, otočné kamery a zvuk Rekordér podporuje UTC – ovládání analogových kamer po koaxiálním kabelu, včetně otočných PTZ kamer, bez dalšího vodiče. Otočné kamery lze řídit také po sběrnici RS485 (Pelco-D, Pelco-P). Zvuk nahrajete přes 1× audio vstup RCA (např. z mikrofonu), z analogových kamer s mikrofonem po koaxu (AOC) i z IP kamer; výstup RCA slouží k odposlechu přes zesilovač s reproduktorem. Obousměrnou komunikaci (intercom) rekordér nepodporuje. Vzdálený dohled: mobilní aplikace V247, BitVision a PC software iVMS320 Kamery sledujete, ovládáte a záznam přehráváte odkudkoli. P2P připojení funguje bez veřejné IP adresy: rekordér připojíte kabelem do routeru, v aplikaci načtete QR kód z menu rekordéru a zadáte heslo. Máte-li veřejnou IP adresu, připojíte se k rekordéru i napřímo; podporuje také DDNS (např. no-ip, Dyndns). Službu P2P zajišťuje výrobce zdarma. V247 (Android, iOS) – aktuální mobilní aplikace v češtině, doporučená výrobcem. BitVision (Android, iOS) – předchozí mobilní aplikace, kterou znají majitelé starších zařízení. iVMS320 (Windows, macOS) – PC software zdarma, přepnutelný do češtiny, pro více rekordérů a kamer najednou. Webový prohlížeč – Edge, Chrome, Firefox nebo Safari. V mobilu přehrajete záznam až ze 4 kamer současně. Přehrávání přenáší velké množství dat – na mobilních datech ho proto využívejte s rozmyslem, pohodlněji přes Wi-Fi. Otevřený systém: obraz jednotlivých kanálů rekordér poskytuje i jako RTSP stream, takže ho můžete předat do Synology Surveillance Station, Milestone XProtect nebo Blue Iris a do chytré domácnosti Home Assistant, Loxone či Fibaro. Videonávod – mobilní aplikace V247, nastavení a vzdálený přístup: Připojení rekordéru k aplikaci V247 a základní funkce (video v angličtině): PC software iVMS320 pro kamery a rekordéry ZONEWAY (lze přepnout do češtiny): České menu rekordéru – rozhraní verze 6.0 Menu rekordéru je kompletně v češtině, na výběr je dalších více než 20 jazyků. Ovládáte ho myší přes USB přímo na monitoru, přes webový prohlížeč nebo na dálku. Průvodce při prvním spuštění provede nastavením času, sítě, disku a kamer, přímo z živého obrazu přehrajete posledních 5 minut vybrané kamery. Firmware lze aktualizovat i přes internet. Video ukázka rozhraní rekordérů ZONEWAY verze 6.0: Komprese H.265+ – delší záznam na stejný disk Komprese H.265+ optimalizuje kodek H.265 nejvýrazněji tehdy, když jsou splněna specifická kritéria kamerového dohledu. Tato kritéria zahrnují: Stabilní pozadí, kde se informace mění velice zřídka. Primární zaměření na objekty, které se pohybují po této stagnující scéně. Doba, kdy se objekty pohybují jen příležitostně, je podstatná. 24hodinový nepřetržitý dohled, kde obrazový šum má relativně velký dopad na kvalitu obrazu. Při splnění těchto podmínek se v praxi ukázalo, že komprese H.265+ dokáže snížit požadovaný datový tok UHD videa až o 67 % ve srovnání s H.265, čímž se sníží požadovaná šířka pásma a v neposlední řadě i nároky a náklady na kapacitu úložiště. Rekordér XVR2108 kromě H.265+ podporuje také H.265, H.264 a H.264+. Tři klíčové vlastnosti: kódování, šum a přenosová rychlost S rozlišením Ultra HD a vyšší efektivitou přenosu vylepšuje H.265+ kompresní poměr na základě tří klíčových technologií: Prediktivní technologie kódování na základě pozadí nebo referenčního snímku. Digitální technologie redukce šumu. Technologie dlouhodobé kontroly přenosové rychlosti (bitrate). Záznam, délka archivace a zálohování Rekordér nahrává nepřetržitě, podle časového plánu, při pohybu, při alarmu nebo při inteligentní události; ve výchozím stavu nahrává všechny kanály nepřetržitě 24 hodin denně. Má jednu pozici pro SATA disk 2,5 nebo 3,5 do 8 TB. Po zaplnění disku se nejstarší záznam automaticky přepisuje, takže nahrávání nikdy nekončí. Orientační délka nepřetržitého záznamu při průměrném toku 2 Mb/s na kameru (H.265): Pevný disk 8 kamer ze setu 12 kamer (8 + 4 IP) 1 TB cca 5 dní cca 3 dny 2 TB cca 11 dní cca 7 dní 3 TB cca 17 dní cca 11 dní 4 TB cca 23 dní cca 15 dní 8 TB cca 46 dní cca 30 dní Skutečný tok závisí na rozlišení, snímkování a ruchu ve scéně; nahráváním jen při pohybu nebo alarmu a kompresí H.265+ archivaci výrazně prodloužíte. Délku archivace – důležitou i pro splnění pravidel GDPR a doporučení ÚOOÚ pro kamerové systémy – tak nastavíte velikostí disku a režimem nahrávání. Rekordér navíc umí omezit maximální dobu uchování záznamu (ve dnech) – starší záznamy pak automaticky maže. Vyhledávání, přehrávání a zálohování záznamu Záznam najdete podle kanálu, data a času, pohybu, alarmu nebo štítku a na časové ose. Přehrávat lze zrychleně, zpomaleně, pozpátku i po snímcích, s digitálním zoomem. Zálohujete na USB flash disk nebo externí disk (FAT32), po síti nebo na FTP. Aby důkazy nezmizely s rekordérem, nastavte odesílání snímků událostí e-mailem a zálohu na FTP server mimo objekt. Kamery v setu: 4× bullet MHD-VI30K-500 a 4× dome MHD-DNJ30-500 se snímačem 5MPx CMOS Set obsahuje 4 bullet kamery MHD-VI30K-500 a 4 dome kamery MHD-DNJ30-500 v bílém provedení (stejná dome kamera v tmavě šedém provedení nese označení MHD-DVJ30-500). 5MPx AHD/TVI/CVI (MHD = Multi HD) venkovní barevné kamery s maximálním rozlišením 2592 × 1944 px, osazené obrazovým snímačem CMOS 1/2,5 (K05) s procesorem FH8538M. Kamery se vyrábějí s varifokálním objektivem, takže sledovací úhel nastavíte plynule v rozsahu ohniskové vzdálenosti 2,8 mm až 12 mm. Kameru lze volitelně přepnout do nižšího rozlišení 4 MPx, aby pracovala i se staršími rekordéry, případně i do analogového režimu CVBS 960H (960 × 576 px). Přepínatelný formát HD-4v1 HD-4v1 – technologie, která umožňuje přepnout kameru do jednoho ze 4 režimů přenosu videosignálu po koaxiálním kabelu: Režim Analog – vhodný pro všechny typy analogových a hybridních DVR Režim HD-TVI – vhodný pro všechny typy DVR s technologií HD-TVI do rozlišení až 5 MPx, nazývanou také HIKVISION TURBO HD Režim AHD – vhodný pro všechny typy DVR s technologií AHD do rozlišení až 5 MPx Režim CVI – vhodný pro všechny typy DVR s technologií CVI do rozlišení až 5 MPx Obrazový snímač 5MPx a zpracování obrazu Kamery mají 5MPx obrazový snímač CMOS 1/2,5 (K05) a obrazový procesor FH8538M, který zpracuje obraz v rozlišení až 2592 × 1944 px. Digitální 3D redukce šumu (3D-DNR) udrží čistý obraz i při slabém osvětlení, WDR vyrovná prudké kontrasty světla a stínu a mechanický IR filtr (ICR) automaticky přepíná mezi barevným denním a černobílým nočním obrazem s IR přísvitem až 30 m (dome) / 40 m (bullet). Menu kamery (OSD) ovládáte po koaxiálním kabelu přímo z rekordéru (UTC). Výsledkem je kvalitní a čitelný obraz ve dne i v noci. Funkce WDR Funkce WDR poskytuje jasný obraz i tehdy, když je rozdíl mezi nejsvětlejší a nejtmavší částí obrazu příliš velký. Kamera s funkcí WDR je vhodná především pro prostředí s vysokým kontrastem osvětlení – pro banky, kancelářské budovy, místnosti s francouzskými okny nebo se širokou škálou světelných podmínek ve scéně. S výhodou ji využijete i na parkovištích, např. u vjezdu, kam přijíždějí auta se zapnutými světly, nebo v místech se silným zdrojem světla. Kamery vynikají kvalitním nočním obrazem díky 3D redukci šumu a výkonnému IR přísvitu (dome 30 m, bullet 40 m). Vlastnosti kamer kameru lze provozovat v rozlišení až 5 MPx (2592 × 1944 px) při 30 sn./s – rychlost záznamu určuje rekordér (viz výše) barevné venkovní kamery AHD / TVI / CVI / CVBS s IR přísvitem – bullet a antivandal dome varifokální objektiv 2,8–12 mm IR přisvětlení s dosahem až 40 m (bullet 8 IR LED, 40 m; dome 24 SMD IR LED, 30 m) vysoké rozlišení 2592 × 1944 px (5 MPx) nastavení libovolného zorného směru robustní kovové odolné provedení, krytí IP66 obrazový snímač 1/2,5 CMOS 5 MPx (K05), procesor FH8538M, min. osvětlení 0,01 lx / F1,2 velmi nízký šum v obraze (běžně není okem viditelný) díky 3D redukci šumu (3D-DNR) funkce true day/night (ICR) WDR, 3D-DNR, UTC, OSD menu napájení 12 V DC – z napájecího zdroje, který je součástí setu Ukázka obrazu den/noc Ilustrační ukázka obrazu ve dne a v noci (v přehrávači zvolte nejvyšší rozlišení): Rozměry kamer Obsah balení kamerového setu EONBOOM VR4+4W 8× IR antivandal kamera 5 MPx – 4× bullet MHD-VI30K-500 a 4× dome MHD-DNJ30-500 (bílá) 8× 20m propojovací kabel (koax + napájení) včetně konektorů napájecí zdroj s rozbočovači pro kamery DVR/XVR rekordér ZONEWAY XVR2108 s příslušenstvím – napájecí zdroj 12 V, USB myš, SATA kabely a šroubky pro montáž disku Poznámka: délku BNC-DC kabeláže lze individuálně měnit ve variantách 20 / 30 / 40 metrů podle potřeby. Cenový rozdíl viz cena jednotlivé kabeláže. Pevný disk není v základním obsahu balení. Konektory dodávané kabeláže Podpora pro kamery a rekordéry ZONEWAY – integrace, aplikace a firmware Ke všem našim kamerám a rekordérům ZONEWAY nabízíme v záložce Ke stažení české návody, PC program a mobilní aplikace, nástroj pro vyhledání zařízení v síti a firmware. Pro instalační firmy a integrátory uvádíme i údaje pro napojení na další systémy: RTSP stream z rekordéru NVR/XVR – rtsp://IP-adresa:554/00: první číslice je kanál (0 = kanál 1), druhá stream (0 = hlavní, 1 = vedlejší). Aplikace – mobilní aplikace V247 a PC program iVMS247 (Windows, macOS, Linux) pro rozhraní 6.0 i 7.0; starší BitVision a iVMS320 fungují dál. Firmware – zařízení si samo ověří nejnovější firmware a v menu ho aktualizujete jedním kliknutím. Zapomenuté heslo – obnova přes e-mail, bezpečnostní otázky nebo bezpečnostní klíč, novější rekordéry i dynamickým heslem (volba „Zapomenuté heslo“ v zařízení). Časté dotazy ke kamerovému setu Mohu set později rozšířit o další kamery? Ano. K 8 analogovým kamerám ze setu připojíte do rekordéru XVR2108 ještě 4 IP kamery (až 8 MPx). V menu lze zvolit i jiné kombinace – 6 analogových + 8 IP, 4 + 10 nebo 2 + 12 kamer. Jak plynulý je záznam v rozlišení 5 MPx? Při všech 8 kamerách v rozlišení 5 MPx nahrává rekordér 6 sn./s (5MP Lite 10 sn./s). Po přepnutí kamer na 4 MPx nahrává 8 sn./s (4MP Lite 15 sn./s), v analogovém režimu CVBS 960H plynulých 25 sn./s. Potřebuji veřejnou IP adresu? Ne, vzdálený přístup funguje přes P2P – stačí rekordér připojit k internetu a načíst QR kód v aplikaci V247 nebo BitVision. Je součástí pevný disk? V základním obsahu balení pevný disk není. Do rekordéru se vkládá jeden SATA disk 2,5 nebo 3,5 do 8 TB; výrobce doporučuje disk určený pro kamerové systémy (dohledový). Je menu v češtině? Ano, menu rekordéru (rozhraní 6.0) je kompletně v češtině, v češtině je i mobilní aplikace V247. Jak dlouhé jsou kabely ke kamerám? V setu je 8 hotových kabelů po 20 m (koax + napájení) s konektory. Délku BNC-DC kabeláže lze individuálně změnit na 30 nebo 40 m; cenový rozdíl odpovídá ceně jednotlivé kabeláže. Ke stažení: české návody, software a aplikace České návody, obsah CD, PC software, mobilní aplikace a nástroje pro rekordéry ZONEWAY najdete ZDE. Pro profesionální nasazení je k dispozici dokumentace CGI příkazů, SDK a RTSP streamů ZDE. Dokumentace je také na www.zoneway.cz.
