Kód: et_1069

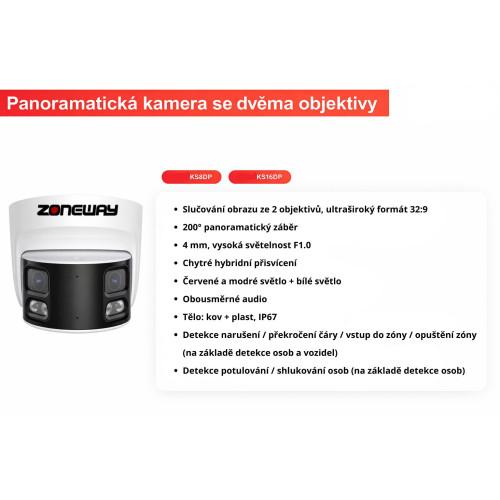

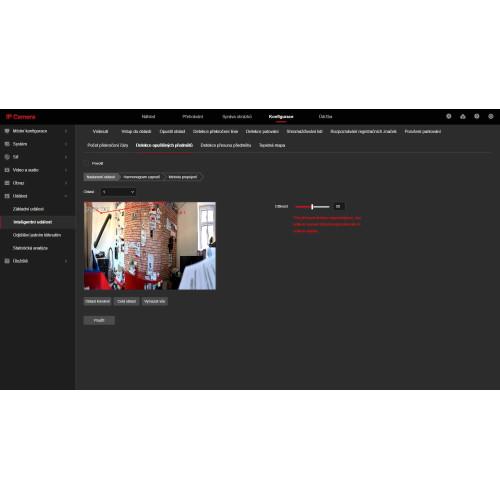

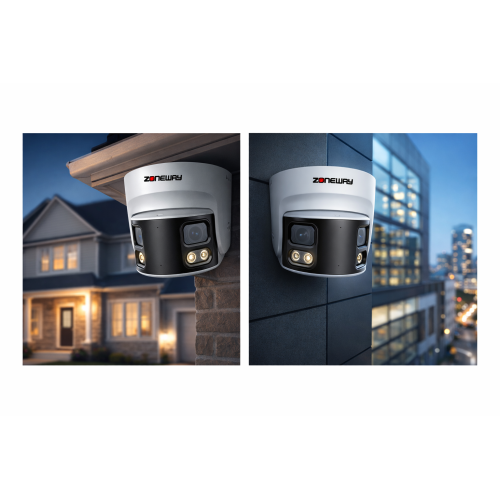

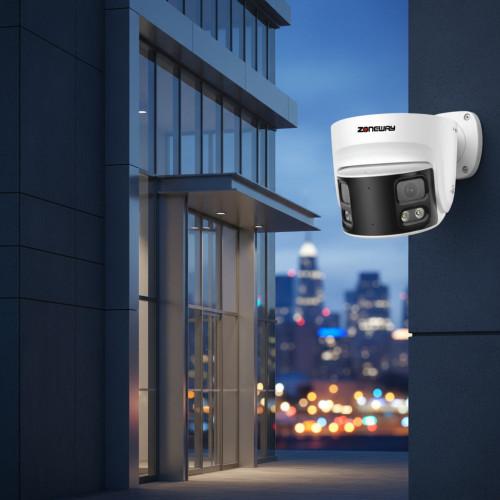

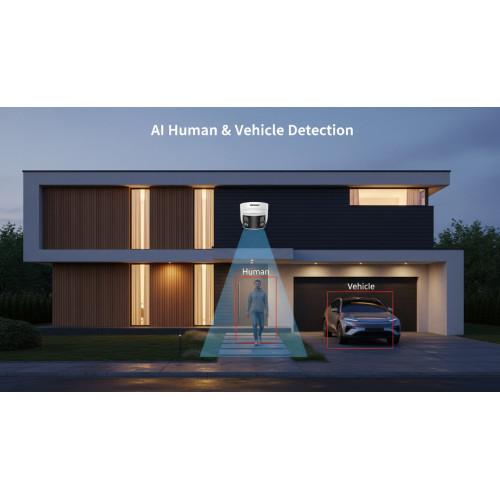

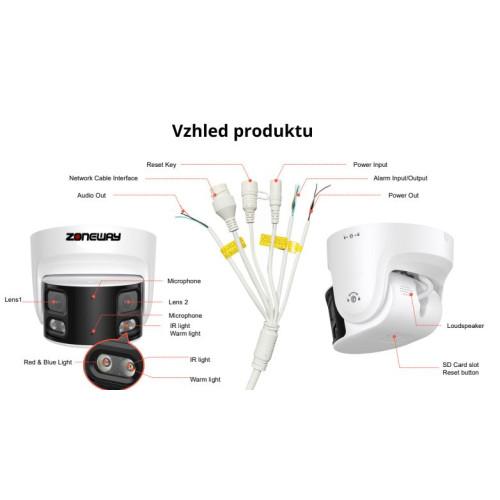

ZONEWAY KS16DP je venkovní panoramatická IP kamera se dvěma objektivy, které skládá do jednoho obrazu 16 Mpx (7680 × 2160) se záběrem 201° vodorovně. Jedna kamera tak pokryje parkoviště, vjezd nebo dlouhý plot, na který by jinak byly potřeba dvě kamery mířící různými směry. Má snímač Sony STARVIS2, noční přísvit IR i teplým bílým světlem do 50 m, AI analýzu osob a vozidel přímo v kameře, krytí IP67 a napájení PoE. Dva snímače, jeden obraz 7680 × 2160 Dva pevné objektivy 4 mm se světelností F1.0 a dva moduly 8 Mpx kamera spojí do souvislého obrazu ve formátu 32:9. Hlavní stream má 7680 × 2160 při 20 snímcích/s, druhý stream 4096 × 1152 a vedlejší 2560 × 720 pro mobil a pomalejší linku. Vertikální záběr je 59°. Proti dvěma samostatným kamerám ušetříte jeden montážní bod a jeden kabel a na záznamu sledujete celou scénu v jednom pohledu, bez přepínání mezi kamerami. Široký formát sedí na dlouhé perimetry, logistické dvory, výrobní haly a vjezdy do areálu. Noc: teplé světlo pro barvu, IR pro diskrétní dohled Snímač 1/1,8 Sony STARVIS2 se zadním osvitem drží barevný obraz do 0,01 lx. Na úplnou tmu má kamera 4 IR LED a 4 teplé bílé LED, obě skupiny s dosahem 50 m. S bílým světlem zůstává obraz barevný i v noci a rozeznáte barvu auta nebo oblečení. V režimu IR přepne filtr IR-CUT na černobílý obraz a prostor hlídá bez viditelného světla. Přísvit se zapíná automaticky, ručně nebo podle časového plánu. AI analýza přímo v kameře Čtyřjádrový procesor Rockchip RV1126 s neuronovou jednotkou 2,0 TOPS vyhodnocuje obraz bez rekordéru. Detekce pracuje na základě rozpoznání osob a vozidel, takže pohyb stromů nebo stínů poplach nespustí. Kamera umí: vniknutí do oblasti, vstup do oblasti a opuštění oblasti, překročení čáry a počítání průchodů přes čáru, zdržování osob na místě a shromažďování lidí, detekci registračních značek a neoprávněné parkování podle značky a tvaru vozidla, opuštěný a odnesený předmět, tepelnou mapu pohybu, která ukáže nejvytíženější místa ve scéně. Ke každé funkci nastavíte vlastní oblast nebo čáru, časový plán a reakci: záznam, snímek, upozornění nebo výstrahu. Přesnost závisí na výšce a úhlu montáže, vzdálenosti objektu a osvětlení, proto kameru nastavte podle skutečné scény a detekce vyzkoušejte. Aktivní odstrašení, zvuk a alarmové vstupy Při události kamera rozbliká červené a modré světlo a pustí zvukovou výstrahu. Vestavěný mikrofon a reproduktor umožní obousměrný hovor, detekce zvuku hlídá hluk ve scéně a alarmový vstup a výstup propojí kameru s čidlem nebo sirénou. Napájení, záznam a síťové služby Kamera se napájí přes PoE IEEE 802.3af nebo z 12 V DC ± 10 % (950 mA). Na kartu microSD do 512 GB nahrává ručně, podle plánu, při pohybu, při AI události nebo alarmu a záznamy vyhledáte podle kalendáře a typu události. Pro integraci do sítě firmy jsou k dispozici HTTPS, 802.1X, SNMP, QoS, DDNS, FTP, PPPoE, RTSP a RTMP pro živé vysílání. Zpoždění obrazu v místní síti je kolem 300 ms. Maskování soukromí zakryje 3 obdélníkové zóny, třeba okna sousedů. Obraz v protisvětle, v noci u silnice a při pokusu o sabotáž Panoramatický záběr často míří proti obloze nebo do ulice s auty. Kompenzace protisvětla BLC vytáhne postavu ve dveřích proti jasnému pozadí, funkce HLC potlačí oslnění světlomety a pouličními lampami. Odmlžení (Defog) zlepší kontrast v mlze a 3D redukce šumu vyčistí noční obraz. Oblast zájmu (ROI) přidělí víc datového toku vybrané části scény, třeba vjezdu nebo pokladně, a zbytek obrazu nahraje úsporněji. Korekce zkreslení obou objektivů je zapnutá trvale, takže rovné hrany budov a obrubníků zůstávají v panoramatu rovné. Kamera navíc hlídá sama sebe: detekce zakrytí objektivu a detekce změny scény ohlásí, když ji někdo zakryje, postříká nebo pootočí. Montáž, kabel a PoE K montáži na stěnu nebo strop slouží přiložená šablona, podle které vyvrtáte otvory. Síťový kabel protáhněte gumovou průchodkou, aby spoj zůstal utěsněný, a imbusovým klíčem nastavte sklon modulu. Panoramatickou kameru montujte výš nad terénem s mírným sklonem dolů, aby obraz pokryl plochu, ne oblohu. Kamera má port RJ-45 10/100Base-T. Jeden kabel UTP vede data i napájení PoE 802.3af ze switche nebo injektoru; podle standardu Ethernet smí mít segment nejvýš 100 m. Kde PoE není, napájí se kamera ze zdroje 12 V DC s odběrem do 950 mA. Rekordéry, VMS a chytrá domácnost KS16DP podporuje ONVIF 24.12, Profile S, T, G a M a pracuje s rekordéry ZONEWAY i s rekordéry HIKVISION a DAHUA přes ONVIF. Přes ONVIF a RTSP se připojí také k Synology Surveillance Station, Blue Iris nebo Milestone XProtect a k systémům Home Assistant, Loxone a Fibaro Home Center. Vzdálený přístup bez veřejné IP adresy zajistí P2P. Než kameru připojíte k rekordéru, ověřte v jeho parametrech, že přijme vstup 7680 × 2160. Rekordér omezený na 8 Mpx nahraje jen nižší stream. Switch musí dodávat PoE 802.3af na každý port s kamerou. Sestava pro záznam v plném rozlišení Pro záznam všech 16 Mpx zvolte rekordér, který kamery 16 Mpx podporuje, například ZONEWAY NVR3632. Rekordéry ZONEWAY záměrně nemají vestavěné PoE: kamery napájí samostatný PoE switch, který se při závadě snadno vymění, aniž by se měnil rekordér. Pro osm kamer vezměte switch 8+1 s rozpočtem PoE nejméně 110 W. Disk do rekordéru vyberte podle požadované délky archivu a počtu kamer. Datové toky, komprese a délka archivu Kamera kóduje video v H.265+, H.265, H.264+, H.264 i MJPEG. S H.265+ je datový tok nižší než s H.264, takže se na stejný disk rekordéru nebo na kartu vejde delší archiv. H.264 nastavte jen pro starší rekordéry, které H.265 nepřehrají. Zvuk ukládá v G.711A/U, AAC nebo MP2L2. Ze tří streamů použijte hlavní 7680 × 2160 pro záznam, 4096 × 1152 pro rekordéry a VMS s omezeným výkonem a vedlejší 2560 × 720 pro živý obraz v mobilu. Elektronická závěrka se řídí automaticky v rozsahu 1/3 až 1/100 000 s, odstup signálu od šumu je 60 dB. Kompletní technická specifikace ZONEWAY KS16DP Kamera Obrazový snímač 1/1,8 SONY STARVIS2 CMOS se zadním osvitem Rozlišení 16 MPx Efektivní počet pixelů 3856 (H) × 2180 (V) × 2 Komprese videa H.264 / H.264+ / H.265 / H.265+ / MJPEG Komprese zvuku G.711A/U, AAC, MP2L2 TV systém PAL / NTSC Elektronická závěrka Automaticky: 1/3 až 1/100 000 s Minimální osvětlení Barevně: 0,01 lx při F1.0 a zapnutém AGC; 0 lx s teplým bílým světlem; černobíle: 0 lx s IR přísvitem Odstup signálu od šumu 60 dB Systém skenování Progresivní Výstup videa Síťový Tlačítko Reset Ano Objektiv Ohnisková vzdálenost a zorné pole 4 mm; horizontální zorné pole 201°, vertikální zorné pole 59° Typ objektivu Pevný objektiv, 4 mm Ostření Pevné Světelnost F1.0 Rozlišení objektivu 8 MPx Noční vidění Přísvit 4× IR LED; 4× teplé bílé LED Dosah přísvitu IR 50 m; teplé bílé světlo 50 m Řízení přísvitu Automatické Zapnutí přísvitu Inteligentní, manuální a časovaný režim Síť Ethernet RJ-45 (10/100Base-T) Bezdrátové připojení Není k dispozici (N/A) Síťové protokoly TCP/IP, IPv4/v6, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTMP, RTCP, PPPoE, NTP, SMTP, UDP, SNMP, QoS, 802.1X ONVIF ONVIF 24.12 (Profile S/T/G/M) P2P Ano PoE Integrované, IEEE 802.3af Zpoždění videa 300 ms v místní síti LAN Hlavní stream 1 7680 × 2160 při 20 fps Hlavní stream 2 4096 × 1152 při 20 fps Hlavní stream 3 Není k dispozici (N/A) Vedlejší stream 1 2560 × 720 při 20 fps Vedlejší stream 2 Není k dispozici (N/A) Vedlejší stream 3 Není k dispozici (N/A) Třetí stream Není k dispozici (N/A) Webové prohlížeče Microsoft Edge, Internet Explorer 11, Google Chrome, Firefox, Safari pro macOS Mobilní zařízení iPhone, Android Funkce AI Inteligentní analýza Detekce vniknutí; překročení linie; vstupu do oblasti; opuštění oblasti; počítání překročení linie (na základě detekce osob a vozidel); detekce zdržování; shromažďování osob (na základě detekce osob); detekce pohybu osob a vozidel; neoprávněné parkování (na základě tvaru vozidla a registrační značky); detekce registračních značek; detekce opuštěného předmětu; detekce odstraněného předmětu; tepelná mapa Funkce kamery Den / noc Barevný / černobílý režim (IR-CUT) Nastavení obrazu Sytost, jas, kontrast, ostrost, 3D redukce šumu, vyvážení bílé, potlačení blikání, detekce zakrytí kamery, HLC, korekce zkreslení (ve výchozím nastavení aktivní, bez možnosti konfigurace), detekce změny scény Plnobarevné snímání Ano Koridorový režim Není k dispozici (N/A) Odstranění mlhy (Defog) Ano ROI – oblast zájmu Ano BLC – kompenzace protisvětla Ano WDR – široký dynamický rozsah Není podporováno Detekce pohybu Ano; lze aktivovat detekci pouze podle pohybu osob Maskování soukromí 3 obdélníkové zóny Režim záznamu NVR / CMS / webové rozhraní Jazyky rozhraní Zjednodušená čínština, tradiční čínština, angličtina, korejština, polština, francouzština, japonština, španělština, portugalština, italština, hebrejština, ukrajinština, arabština, vietnamština, thajština, maďarština Rozhraní Zvuk Vestavěný mikrofon a vestavěný reproduktor Audio I/O Obousměrný zvuk Detekce zvuku Ano Alarm Alarmový vstup a výstup Slot pro paměťovou kartu Externí slot pro microSD kartu, max. 512 GB RS485 Není k dispozici (N/A) Obecné Kryt Kov a plast, IP67 Držák odolný proti přeříznutí Ne IR-CUT filtr Ano Provozní teplota −20 °C až +50 °C, relativní vlhkost max. 95 % Skladovací teplota −20 °C až +50 °C, relativní vlhkost max. 95 % Napájení 12 V DC ±10 %, 950 mA Rozměry Ø 152 × 156,28 mm Hmotnost netto / brutto Přibližně 1188 g / 1463 g Software, návody a ke stažení Kameru sledujete bez poplatku ve dvou českých aplikacích. Pro telefony a tablety s Androidem a iOS slouží V247, pro počítače s Windows a macOS program iVMS320. Mobilní aplikace V247 živý obraz ve dvou kvalitách streamu, přehrávání, vyhledávání a zálohování záznamů, upozornění na události, ukládání snímků a výřezů záznamu do telefonu, základní nastavení kamer a rekordérů, poslech a obousměrný hovor u zařízení, která ho podporují. Připojení funguje přes veřejnou IP adresu, přes P2P podle sériového čísla bez veřejné IP nebo přihlášením k účtu V247, odkud se zařízení načtou i do dalšího telefonu. V247 nahrazuje dřívější aplikaci BITVISION, kterou ještě uvádějí starší návody; pro novou instalaci zvolte V247. PC program iVMS320 iVMS320 pro Windows a macOS spojí víc kamer a rekordérů ZONEWAY do jednoho dohledového pracoviště: živý obraz, přehrávání, archivace a správa zařízení. Webové rozhraní Základní nastavení a živý obraz zvládne i podporovaný webový prohlížeč, bez instalace programu. Technický list kamery od výrobce je v PDF. Technický list ZONEWAY KS16DP (PDF) Procesor RV1126, certifikace a práce se záznamem Platforma běží na systému Linux 3.0. Výrobce u kamery uvádí připravenost na GDPR, NDAA a NIS2 a označení ISO, EMC, FCC, CE a RoHS, což oceníte u zakázek pro firmy a veřejné instituce. Technologie IP AI procesor Rockchip RV1126, 4 jádra, výkon neuronové jednotky 2,0 TOPS Operační systém Linux 3.0 Certifikace a připravenost GDPR, NDAA, NIS2 ready, ISO, EMC, FCC, CE, RoHS Vlastnosti Aktivní odstrašení ADS, umělá inteligence AI, noční vidění, panoramatický obraz, venkovní provedení, záznam na kartu, napájení PoE a alarmový výstup Vyhledávání záznamu Podle kalendáře, detekce pohybu, alarmu a AI funkcí Funkce přehrávání Přehrát, pauza, posun vpřed a vzad, rychlé a zpomalené přehrávání Zálohování LAN a aplikace Režim záznamu Manuální, podle kalendáře, detekcí pohybu, AI událostí nebo alarmem Úložiště dat microSD / microSDHC / microSDXC / TF, maximálně 512 GB Primární stream 7680 × 2160 při 20 fps Sekundární stream 4096 × 1152 při 20 fps; vedlejší stream 2560 × 720 při 20 fps Webové prohlížeče Živý náhled s doplňkem: Internet Explorer 10+; bez doplňku: Chrome 57.0+ a Firefox 52.0+; Local Service: Chrome 57.0+ a Firefox 52.0+ Software iVMS320 pro Windows/macOS; V247 pro iOS/Android (novější náhrada aplikace BitVision) Jazyky rozhraní Angličtina, bulharština, polština, arabština, němčina, ruština, francouzština, korejština, portugalština, japonština, turečtina, španělština, hebrejština, italština, nizozemština, čeština a vietnamština (dostupnost se může lišit podle verze firmwaru) KS16DP v kostce 16 Mpx, 7680 × 2160 při 20 snímcích/s, formát 32:9, záběr 201° vodorovně a 59° svisle, 2× objektiv 4 mm F1.0, Sony STARVIS2 1/1,8 , barevně od 0,01 lx, 4 IR + 4 teplé bílé LED, dosah 50 m, AI detekce osob a vozidel, značky, předměty, tepelná mapa, červeno-modré odstrašení, mikrofon, reproduktor, alarm I/O, PoE 802.3af nebo 12 V DC, microSD do 512 GB, IP67, −20 až +50 °C. Kam KS16DP nasadit dlouhé oplocení a perimetry firemních areálů, parkoviště, kde chcete z jednoho bodu vidět všechny řady stání, vjezdy, recepce a vstupní haly se širokým prostorem, logistické dvory, rampy a výrobní haly, veřejná prostranství a zóny se zákazem vstupu, místa, kde by jinak visely dvě kamery zády k sobě. Co je v balení KS16DP panoramatická AI IP kamera ZONEWAY KS16DP, montážní šablona pro vrtání na stěnu nebo strop, hmoždinky a šrouby, imbusový klíč pro nastavení modulu kamery, gumová průchodka pro utěsnění síťového kabelu, stručný český návod. Otázky k panoramatické kameře 16 Mpx Nahradí jedna KS16DP dvě kamery? Na dlouhé ploše ano. Záběr 201° vodorovně pokryje to, na co by jinak byly potřeba dvě kamery mířící od sebe, s jedním kabelem a jedním kanálem rekordéru. Ukáže kamera v noci barvy? Ano, s teplým bílým přísvitem do 50 m. Když bílé světlo nechcete, přepne na IR a černobílý obraz. Funguje s rekordérem HIKVISION? Ano, přes ONVIF. Obraz, záznam a detekce pohybu přes ONVIF fungují, pokročilé AI funkce kamery nastavíte v jejím webovém rozhraní nebo v aplikaci V247. Dá se detekce omezit jen na lidi? Ano. Detekci pohybu lze přepnout jen na pohyb osob a chytré funkce (vniknutí, čára, zóny) rozlišují osoby a vozidla, takže pohyb větví ani zvířat poplach nespouští. Nahrává kamera i bez internetu? Ano. Na kartu microSD nebo do rekordéru v místní síti nahrává bez internetu; ten je potřeba jen pro vzdálený přístup přes P2P a pro push zprávy. Kolik kamer KS16DP uživí jeden PoE switch? Každá kamera odebírá nejvýš 12 V × 0,95 A, tedy přibližně 11,4 W. Součet za všechny kamery musí zůstat pod rozpočtem PoE switche a každý port musí podporovat IEEE 802.3af. Připojím kameru k Synology NAS? Ano. V aplikaci Surveillance Station ji přidáte přes ONVIF nebo jako RTSP stream; hlavní stream 7680 × 2160 musí NAS a jeho licence kamer zvládnout. Kolik toho uloží karta 512 GB? Záleží na nastaveném datovém toku, kompresi H.265 a tom, zda se nahrává nepřetržitě, nebo jen při událostech. Záznam jen při AI událostech vydrží na kartě výrazně déle. Videa: panoramatický obraz a funkce kamery Videoukázka – 16MPx panoramatická IP kamera ZONEWAY KS16DP se dvěma objektivy Popis zpracoval specialista – elektrotechnik.
