Kód: c_2497732

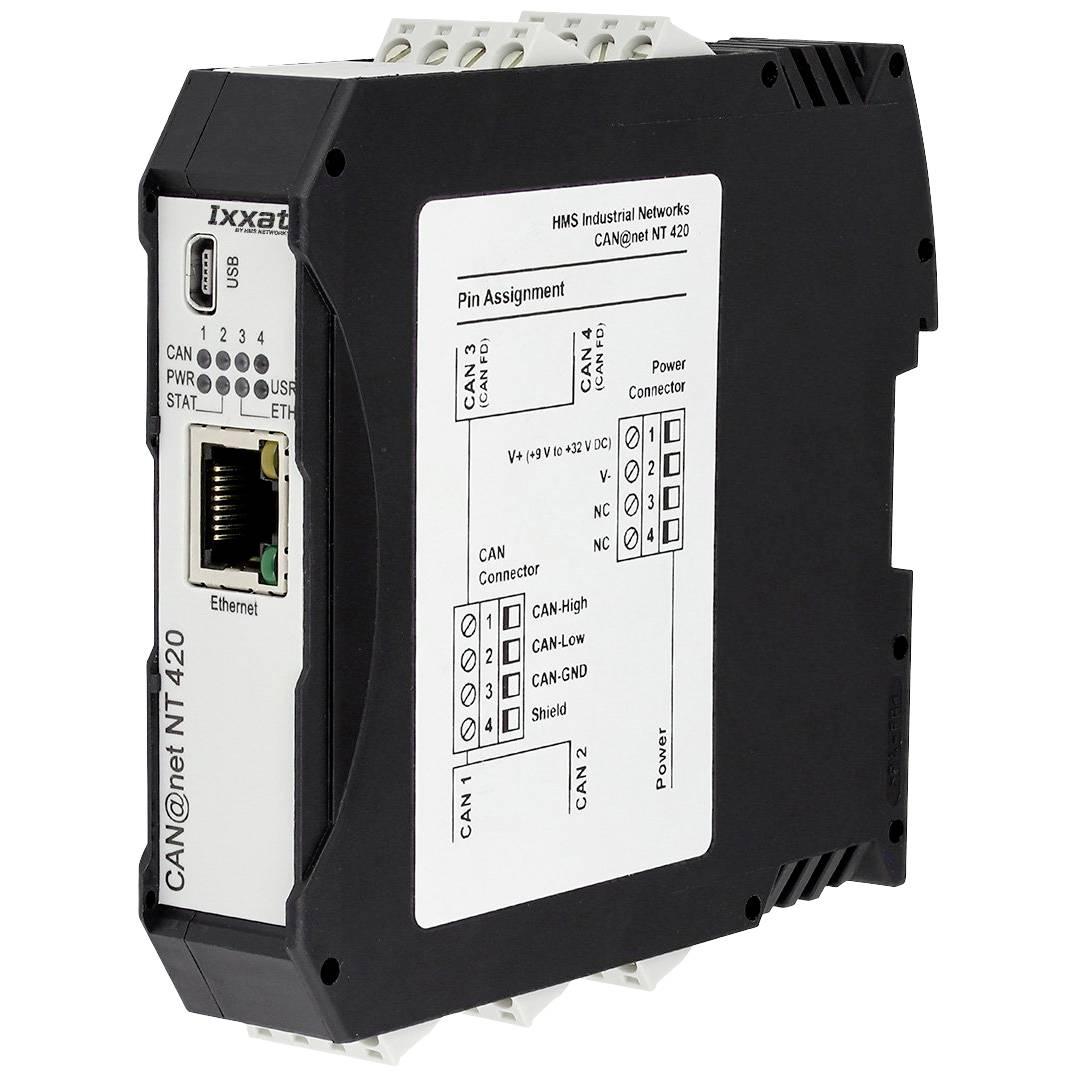

CAN@NT je nabízen ve třech variantách: CAN@NT 100 s klasickým CAN kanálem a D-Sub 9 konektorem, CAN@NT 200 se dvěma klasickými CAN kanály a CAN@NT 420 se čtyřmi CAN kanály, z nichž dva kanály lze přepínat mezi CAN a CAN FD. Všechny přístroje mají tři provozní režimy a lze je použít jako PC rozhraní i jako Bridge a Gateway.
· až čtyři nezávislé CAN kanály (dva CAN-FD)
Výkonná funkce filtru, ID překladu, data mappingu a multiplexu
· podpora MQTT pro snadné připojení ke cloudu (Publisher a Subscriber)
· provedení předdefinovaných akcí s událostmi řízeným „Action Rules“
· Programování libovolného akčního Rules za použití LUA
Windows konfigurační nástroj pro jednoduchou konfiguraci zařízení přes USB nebo Ethernet
Nastavitelná úroveň zabezpečení pro přístup k zařízení (konfigurace nebo upload firmwaru)
Spolehlivé použití v náročném průmyslovém prostředí
· jednoduché spojení CAN a CAN-FD systémů a zařízení
Překlenutí velkých vzdáleností a snadný přístup k systému přes Ethernet
· úspora nákladů díky jednoduššímu zapojení
Rozšíření systému a topologie stromů/hvězdných hvězd
· zvýšená spolehlivost systému
Ochrana galvanickým oddělením
CAN-/CAN-FD Ethernet Gateway

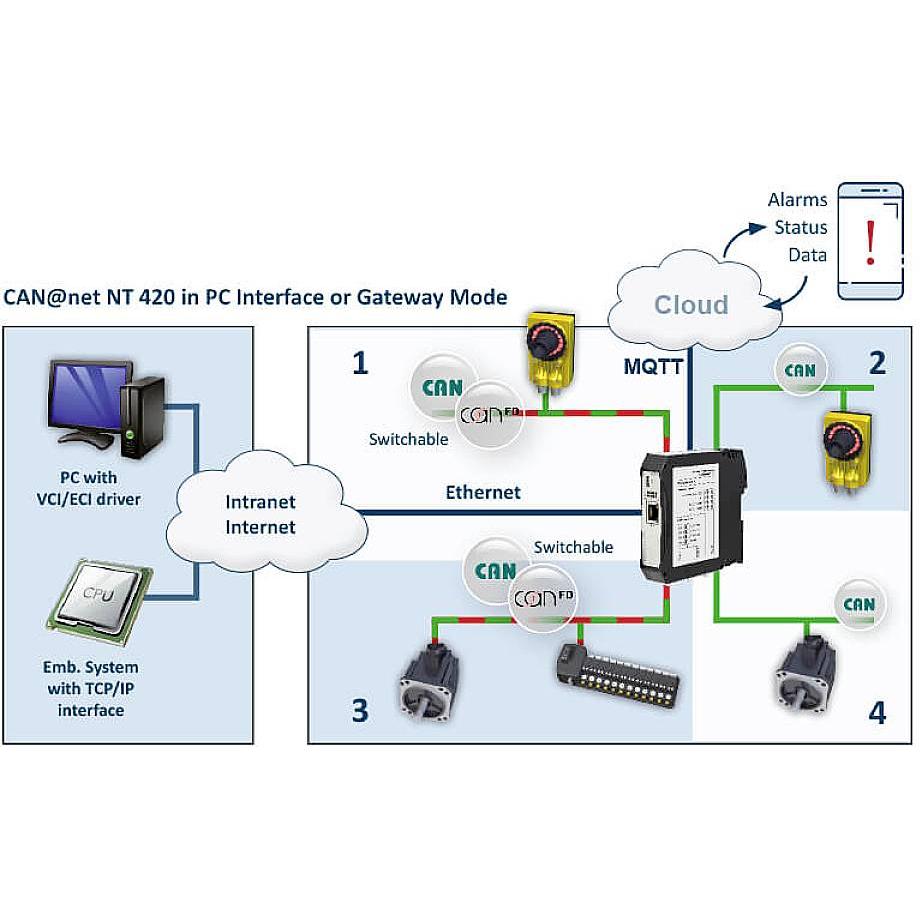

V provozním režimu GATEWAY lze získat přístup z různých operačních systémů (např. Windows, Linux, VxWorks nebo QNX) a z vestavěných systémů do CAN@net NT. To probíhá pomocí standardní TCP/IP patice a jednoduchého ASCII protokolu. CAN@net NT poskytuje jako CAN Ethernet Gateway snadný a flexibilní přístup k CAN systémům přes LAN nebo přes internet.
PC rozhraní
Díky dodanému ovladači VCI pro Windows CAN@NT je vhodný pro všechny CAN-PC interface Ixxat. Díky tomu lze s CAN@net NT použít všechny nástroje IXXAT založené na VCI, jako např. canAnalyser, ale i vlastní aplikace uživatelů vytvořené na základě VCI ovladače. VCI CAN ovladač nabízí možnost komunikovat současně až s 128 CAN@net NT.
CAN Ethernet CAN-Bridge
Při použití až čtyř CAN@NT 420 (dva CAN@NT 100/200) lze vytvořit CAN Ethernet CAN-bridge, který spojuje až čtyři (2 CAN@NT 200, 1 u CAN@NT 100) nezávislé CAN kanály na každém zařízení. Bridge umožňuje výměnu CAN zpráv mezi CAN systémy prostřednictvím TCP/IP na velké vzdálenosti - za použití stávající ethernetové infrastruktury. Díky segmentaci CAN systémů se zvyšuje také spolehlivost a zabezpečení proti výpadku celého systému.
Filtry a multiplexy
Pomocí mapování lze velmi flexibilně konfigurovat výměnu zpráv mezi všemi kanály. Filtrační a prováděcí pravidla lze použít na CAN a CAN-FD zprávy. Díky tomu lze snížit zatížení sběrnice v jednotlivých sítích, protože se přenášejí pouze zprávy, které jsou zajímavé pro druhou síť. Pro aplikace SAE J1939 je k dispozici zvláštní tabulka mapování přizpůsobená specifickým parametrům. Multiplexing/demultiplexor pro data umožňuje zobrazení např. CAN-FD dat na více standardních CAN zpráv a naopak.
Action Rules
V reakci na přijímané zprávy, na stav přístrojů nebo sběrnice CAN lze automaticky provádět nejrůznější akce, jako je např. vysílání zpráv (CAN, CAN-FD, MQTT), změna nastavení zařízení nebo ovládání LED přístrojů. Nastavení „Action Rules“ se provádí intuitivně ovladatelným menu Drop-Down pro události a akce v konfiguračním nástroje na bázi Windows nebo pomocí LUA-Script.
MQTT pro připojení ke cloudu
Zda stavová zařízení nebo CAN/CAN-FD data, která jsou implementovaná MQTT protokol CAN@net NT umožňuje přenos informací do cloudu - jednoduše programovatelná přes akční sovy seznamy. Díky volně dostupným službám a aplikacím lze například jednoduše a bez komplikací přenášet stavové zprávy a systémové hodnoty např. na chytré telefony nebo cloudové služby.
Cyklický přenos
Funkce pro cyklický přenos umožňuje cyklické přesměrování zpráv. Zprávy i doby cyklu jsou definovány v centrální převodní tabulce.
Tento text byl přeložen strojově.
Parametry
Rozměry: (š x v) 115 mm x 99 mm
Vnější výška: 99 mm
Vnější šířka: 115 mm
Číslo výrobce: 1.01.0332.10000
Typ (výrobce): CAN@net NT 100
Provozní napětí: 24 V/DC
Provozní teplota (min.): -40 °C
Provozní teplota (rozsah): -40 °C (min)
Typ obalu: Obal neobsahující plasty
Kategorie produktu: CAN převodník
Obsah dodávky
CAN@NT 100
CD s CAN Gateway Configurator
EAN: 4064161196589
