Kód: c_2476382

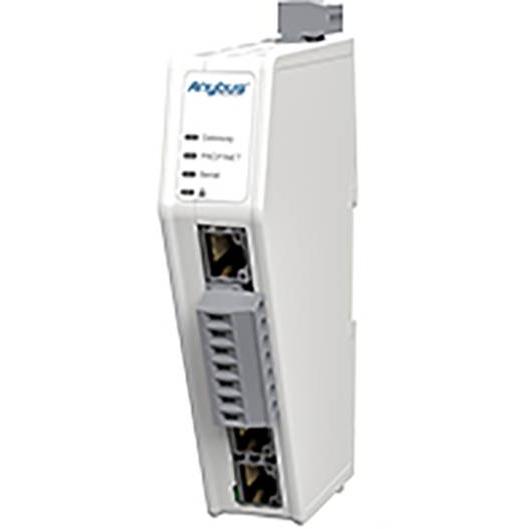

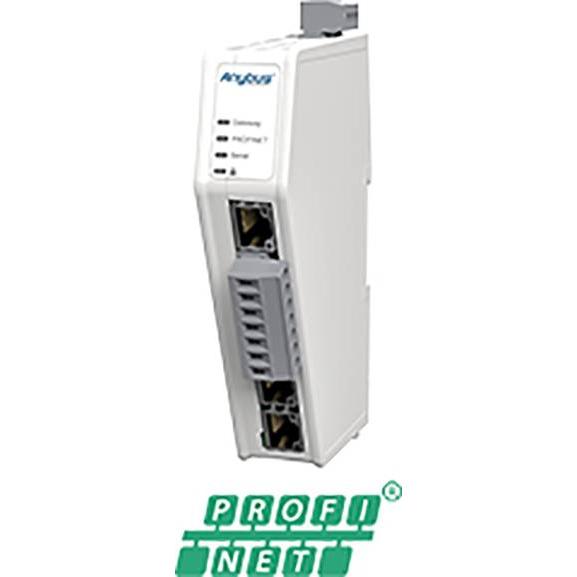

Sériový Master – Profinet IO-Device
S communicátorem Anybus můžete sériová zařízení (RS-232/485) integrovat do sítě Profinet. K tomu nejsou nutné žádné změny na sériovém zařízení.
Převodník protokolů může přenášet velké objemy dat, díky Drag & Drop povrchu Webotung je jednoduše konfigurovatelný a je založen na osvědčené technologii Anybus.
Konvertuje téměř každý sériový protokol
Communicator může téměř každý sériový protokol konvertovat, např. protokoly Master/Master jako Modbus RTU, ale také protokoly Query/Response nebo Produce/Conume.
Typické sériové aplikace
Např. frekvenční měnič, senzory, aktory, ovládací terminály, čtečka čárových kódů, RFID čtečka nebo průmyslové váhy.
Funkce a výhody
• Přenos až 1.024 bajtů v obou směrech
• Konvertuje standardizované a patentované protokoly RS-232/485
• Drag & Drop konfigurační rozhraní na bázi webu
• Průmyslový teplotní rozsah od -25 do +70 °C.
Osvědčený • technologie Anybus: Síťový procesor NP40
• Bezpečnostní čip, bezpečnostní spínač a bezpečné vysouvání (Secure Boot)
Přenos až 1.024 dat bajtů
Trend směřuje k tomu, že se bude přenášet stále více údajů. Proto je Anybus communicator určen pro přenos velkého množství dat. Může odesílat 1.024 bajtů do dat pro vyšší SPS a přijímat 1.024 bajtů dat od PLC, celkem lze tedy přenášet 2.048 bajtů. Díky podpoře až 150 příkazů Modbus lze bez problémů zpracovat i komplexní konfigurace s více uzly.
Drag- a porop-wbott
Konfigurace konvertoru protokolů je pomocí grafického webového rozhraní velmi rychlá. Nevyžaduje instalaci dodatečného softwaru. Otevřete si svůj preferovaný webový prohlížeč a pusťte se do toho.
Průmyslový teplotní rozsah
Průmyslový rozsah provozních teplot od -25 do +70 °C zajišťuje, že komunikujte i za náročných podmínek.
Osvědčená technologie NP40
Communicator je Anybus NP40 síťový procesor NP40 se používá v mnoha vestavěných aplikacích po celém světě a je odvětvové referenční kritérium pro spolehlivou průmyslovou komunikaci.
Bezpečnostní spínač
I v případě nerozumných bezpečnostních opatření zůstává hlavním důvodem porušování bezpečnostních požadavků lidské selhání. Proto má Communicator bezpečnostní spínač, který blokuje konfiguraci a brání přístupu k konfiguračnímu rozhraní. Po dokončení konfigurace se bezpečnostní vypínač jednoduše zasune do blokovací polohy. Následně se rozsvítí LED visací zámek na communicátoru.
Bezpečnostní čip a bezpečné vysouvání
Pro splnění aktuálních a budoucích bezpečnostních výzev je Communicator vybaven nejnovějším bezpečnostním šipkou Anybus. „Secure Boot“ – bezpečná jízda – zajišťuje, že firmware nebyl manipulován.
Konfigurační připojení Ethernet
Díky ethernetovému portu konfigurační kabel není potřeba. Také připojení k konvertoru protokolů lze snadno vytvořit, např. pro sledování provozu sítě.
Optimalizováno pro montáž na DIN lištu
Díky úzkému tvaru, dopředu směřujícím síťovým konektorům a šroubům sériového připojení kabelů je možné communicator rychle a jednoduše nainstalovat a připojit.
Diagnostika
Pokud otevřete povrch komunikace, ihned vidíte stav připojení PROFINET a sériového připojení. Můžete také sledovat stav jednotlivých sériových uzlů. Pro účely analýzy se sériová strana i události zaprotokolují.
Podpora
Někdy se setkáte s problémem, ve kterém potřebujete pomoc. Proto jsme do uživatelského rozhraní vložili support stránku s kontaktními informacemi. Pro zjednodušení odstraňování poruch je k dispozici spínací plocha.
Tento text byl přeložen strojově.
Parametry
Rozměry: (š x v) 27 mm x 144 mm
Odběr proudu (max.): 400 mA
Vnější výška: 144 mm
Vnější šířka: 27 mm
Rozhraní (Advantech): RS-485 · RS-232 · Modbus-RTU · Profinet
Číslo výrobce: ABC3013
Typ (výrobce): ABC3013
Provozní teplota (max.): +70 °C
Rozhraní: Profinet IO
Odběr proudu: 160 mA
Provozní teplota (min.): -25 °C
Provozní napětí (text): 12-30 VDC
Provozní teplota (rozsah): -25 do +70 °C
Typ obalu: Obal neobsahující plasty
Kategorie produktu: sériový převodník
Obsah dodávky
Návod na rychlé spuštění.
Šroubová svorka 7-pólová
3-pólový napájecí konektor
Konfigurační software k dispozici ke stažení
(Síťový adaptér není součástí dodávky)
EAN: 2050007262343
